Ce qu'il faut savoir avant d'installer un refroidisseur à spirale refroidi à l'eau

Le choix d'un refroidisseur scroll refroidi à l'eau est généralement une décision de projet, pas seulement une décision de produit. Sur le papier, ces systèmes peuvent offrir une efficacité élevée, des performances de refroidissement stables et un encombrement d'équipement compact, en particulier par rapport aux alternatives refroidies par air dans les applications plus importantes. Mais l'installation est plus exigeante que ce à quoi de nombreux acheteurs s'attendent, car le refroidisseur n'est qu'une partie d'un système plus vaste qui comprend également la tuyauterie d'eau du condenseur, les pompes, la coordination de la tour de refroidissement, l'intégration électrique, la logique de contrôle, le traitement de l'eau et un accès suffisant pour assurer la fiabilité de l'unité dans le temps. Avant que la livraison n'arrive sur le site, la question la plus intelligente n'est pas simplement « Quel modèle devrions-nous acheter ? » mais « Le bâtiment, la salle des machines et le système de support sont-ils réellement prêts pour cette machine ? » C'est le véritable point de départ pour quiconque se demande ce qu'il faut savoir avant d'installer un refroidisseur scroll refroidi à l'eau.

Une erreur courante consiste à sélectionner un refroidisseur uniquement en fonction de son tonnage nominal. En pratique, la planification de l'installation doit commencer par le profil de fonctionnement réel : charge de pointe, comportement à charge partielle, températures de l'eau glacée, delta-T attendu, températures de l'eau du condenseur, conditions climatiques et éventuelle expansion future. Les conseils professionnels sur la sélection des refroidisseurs refroidis par eau soulignent que la taille et la configuration du système, les températures et les débits de l'eau glacée, ainsi que les températures et les débits côté condenseur influencent tous le bon choix.

C'est important, car un refroidisseur peut être « assez grand » tout en étant mal adapté. Si la température de sortie d'eau, la variation de charge du bâtiment ou les conditions d'eau du condenseur ne correspondent pas à la sélection, le résultat peut être un cycle instable, une consommation d'énergie évitable ou une difficulté à maintenir les températures de conception pendant le fonctionnement réel. En d’autres termes, le dimensionnement correct n’est pas seulement une question de pointe de demande. Il s’agit de la façon dont le refroidisseur vivra au jour le jour.

Une installation refroidie par eau n’est pas autonome comme beaucoup l’imaginent. Dans un système CVC refroidi par eau, l'eau du condenseur absorbe la chaleur du réfrigérant puis rejette cette chaleur à travers une tour de refroidissement. Cela signifie que la portée de votre projet doit prendre en compte la boucle condenseur-eau, la capacité de la tour, les pompes, les vannes et les commandes associées, et pas seulement le refroidisseur lui-même.

C’est également la raison pour laquelle le coût initial doit être évalué comme un coût du système et non comme un coût d’équipement uniquement. Les experts indiquent que le dimensionnement de la tour de refroidissement, le dimensionnement de la pompe à eau du condenseur, le dimensionnement des tuyaux, les considérations liées au toit ou à la structure et les implications électriques peuvent tous affecter le coût d'installation et la performance énergétique à long terme. Ainsi, avant d'approuver une commande de refroidisseur, il convient de confirmer si la stratégie de la tour, des pompes et de la tuyauterie fait partie d'un plan coordonné ou s'il s'agit simplement d'une hypothèse héritée d'un projet plus ancien.

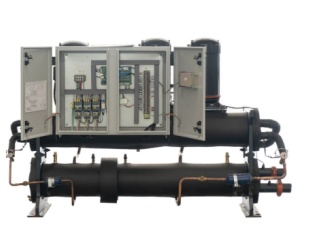

Pour de nombreuses unités Scroll emballées, le refroidisseur arrive assemblé en usine, testé sous pression, mis sous vide, chargé et testé de manière opérationnelle. Cela simplifie le travail sur site, mais cela n’élimine pas le besoin d’un environnement d’installation approprié. Les directives standard d'installation des refroidisseurs à spirale refroidis à l'eau indiquent que ces unités sont conçues pour une installation à l'intérieur dans un local technique, l'installation sur le terrain étant toujours requise sur le site.

Le local technique lui-même est plus important que de nombreuses équipes d’approvisionnement ne le pensent. Les instructions d'installation standard mettent en garde contre les atmosphères humides, corrosives ou explosives et nécessitent un drainage, une ventilation et un dégagement de service suffisant pour les tâches de maintenance telles que le nettoyage ou le retrait des tubes. Dans les zones sensibles au bruit, une construction insonorisante et une isolation contre les vibrations peuvent également être nécessaires. Cela signifie que la bonne pièce n’est pas seulement une pièce avec suffisamment de surface au sol ; c'est celui qui prend en charge un fonctionnement, une circulation d'air, un drainage, un accès et une facilité d'entretien sûrs.

Avant d'emménager l'unité, confirmez :

L’un des éléments les plus négligés de l’installation d’un refroidisseur à spirale refroidi à l’eau est la qualité de l’eau. L'expertise professionnelle indique que la qualité de l'eau affecte la compatibilité avec les matériaux de construction, tandis que les directives standard soulignent que le choix du fluide et la qualité de l'eau peuvent influencer la sélection des tubes, les capacités du compresseur, la sélection du moteur et les options d'échangeur telles que les revêtements, les anodes et les systèmes de nettoyage.

Dans une conception typique de refroidisseur, l'évaporateur fait partie d'un système d'eau glacée en boucle fermée, tandis que le condenseur refroidi à l'eau rejette la chaleur vers un système de recirculation ouvert connecté à une tour de refroidissement par évaporation. Dans cette boucle ouverte, les contaminants dissous se concentrent davantage à mesure que l’eau s’évapore, c’est pourquoi un traitement qualifié de l’eau est si important. Les directives standard de l'industrie indiquent explicitement que les systèmes d'eau de refroidissement à recirculation par évaporation nécessitent un professionnel qualifié en traitement de l'eau, et notent également que la filtration d'une partie de l'eau de recirculation est une méthode courante pour éliminer les contaminants en suspension.

Un mauvais traitement de l’eau n’entraîne généralement pas d’échec dramatique dès le premier jour. Cela crée des problèmes progressifs :

C’est pourquoi la chimie de l’eau doit être discutée avant l’installation, et non après que les performances commencent à baisser.

Les bonnes installations réussissent ou échouent généralement du côté de l’eau. Les dispositions de tuyauterie standard pour les circuits d'évaporateur et de condenseur comprennent des vannes d'équilibrage, des vannes d'isolement, des thermomètres, des drains et des évents, des crépines, des pompes, des manomètres et des interrupteurs de contrôle de débit. Ce ne sont pas des accessoires décoratifs ; ils font partie de ce qui rend possible le démarrage, l’équilibrage, le dépannage et un fonctionnement sûr.

Tout aussi important, la tuyauterie doit être soutenue afin de ne pas exercer de pression sur l'équipement. Les recommandations d'installation standard suggèrent que la tuyauterie ne soit pas posée trop près du refroidisseur pendant l'installation et soulignent que les vannes d'isolement doivent être situées de manière à pouvoir effectuer l'entretien sur les dispositifs de débit, les thermomètres, les connecteurs flexibles et les pièces de bobine amovibles. Si la disposition des canalisations est exiguë, l’installation peut sembler soignée dès le premier jour, mais devenir coûteuse à chaque fois qu’un entretien est requis.

Une installation utile n’est pas simplement une installation adaptée ; c'est un système qui peut être entretenu sans démonter la moitié de la salle mécanique. Les directives d'installation standard pour les refroidisseurs Scroll intérieurs refroidis par eau exigent spécifiquement un espace de service suffisant, y compris un accès pour le nettoyage ou le retrait des tubes. Les directives de tuyauterie standard recommandent également un espace d'isolation pratique pour les capteurs, les dispositifs de débit, les connecteurs flexibles et les sections de tuyaux amovibles.

Le tableau ci-dessous résume la différence entre une approche à ajustement minimal et une approche prête à la maintenance :

Article d'installation	État d’esprit minimal	Meilleure approche à long terme
Aménagement du local technique	Juste assez de place pour placer l'unité	Espace pour l'entretien, l'inspection et l'accès aux tubes
Disposition de la tuyauterie	Tuyaux acheminés étroitement pour économiser de l'espace	Tuyaux soutenus et espacés pour le réglage et le retrait
Traitement de l'eau	Considéré après le démarrage	Planifié avant le début des opérations
Contrôles	Démarrage/arrêt de base uniquement	Alarmes, surveillance et séquençage intégrés
Protection contre le flux	Ajouté tardivement ou improvisé	Conçu pour les circuits d'évaporateur et de condenseur
Sélection de tour et de pompe	Basé sur l’habitude ou la conception héritée	Coordonné avec les objectifs de charge, de flux et d’efficacité

C’est souvent là que se décide le coût de possession à long terme. Un projet qui permet d'économiser un peu d'espace au sol lors de l'installation peut en perdre beaucoup plus plus tard en raison d'une maintenance difficile, de réparations plus lentes et de temps d'arrêt évitables.

1. Un refroidisseur à spirale refroidi à l'eau peut-il être installé à l'extérieur ?

De nombreux refroidisseurs Scroll refroidis à l'eau sont conçus pour être installés dans des locaux techniques intérieurs plutôt que pour être exposés à des environnements humides, corrosifs ou dangereux. La bonne réponse dépend du modèle spécifique, c'est pourquoi le manuel d'installation doit toujours être vérifié en premier.

2. Pourquoi le traitement de l'eau est-il si important pour un refroidisseur à spirale refroidi par eau ?

Parce que la qualité de l’eau affecte la compatibilité des matériaux, le risque d’encrassement, le comportement à la corrosion et les performances de transfert de chaleur. Dans les systèmes d’eau à condenseur ouverts dotés de tours de refroidissement, les contaminants se concentrent davantage à mesure que l’eau s’évapore, le traitement et souvent la filtration sont donc essentiels.

3. Des crépines et des contrôleurs de débit sont-ils tous deux nécessaires ?

Dans les configurations typiques de conduites d'eau, les crépines aident à protéger le circuit des débris, tandis que les interrupteurs de contrôle de débit confirment qu'un débit d'eau adéquat existe avant le fonctionnement et pendant les conditions de fonctionnement. Ils servent à des fins différentes et les deux sont généralement recommandés.

4. Que faut-il confirmer avant le premier démarrage ?

Un démarrage solide doit vérifier que la tuyauterie a été purgée, l'air évacué, le débit vérifié, les crépines vérifiées, les vannes correctement positionnées et les commandes répondant correctement. Le démarrage doit également confirmer que l'unité détecte le bon débit d'eau et que la logique de protection est active.
