Les unités de manipulation de l'air (AHUS) sont l'équipement central des systèmes de climatisation. Il peut refroidir, chauffer, humidifier et filtrer l'air selon différents scénarios d'application, et est largement utilisé dans divers espaces publics et commerciaux. Les AHU sont principalement classés en quatre types: le plafond, de type jet, horizontal et vertical. Bien que leurs fonctions principales soient cohérentes, la classification est essentiellement basée sur la correspondance de l'espace d'installation avec des exigences fonctionnelles.
Ce document fournit une explication détaillée des classifications AHU, des configurations de base, des paramètres de fonctionnement, des avantages de performance et des scénarios d'application, servant de référence pour la sélection et l'application des utilisateurs.

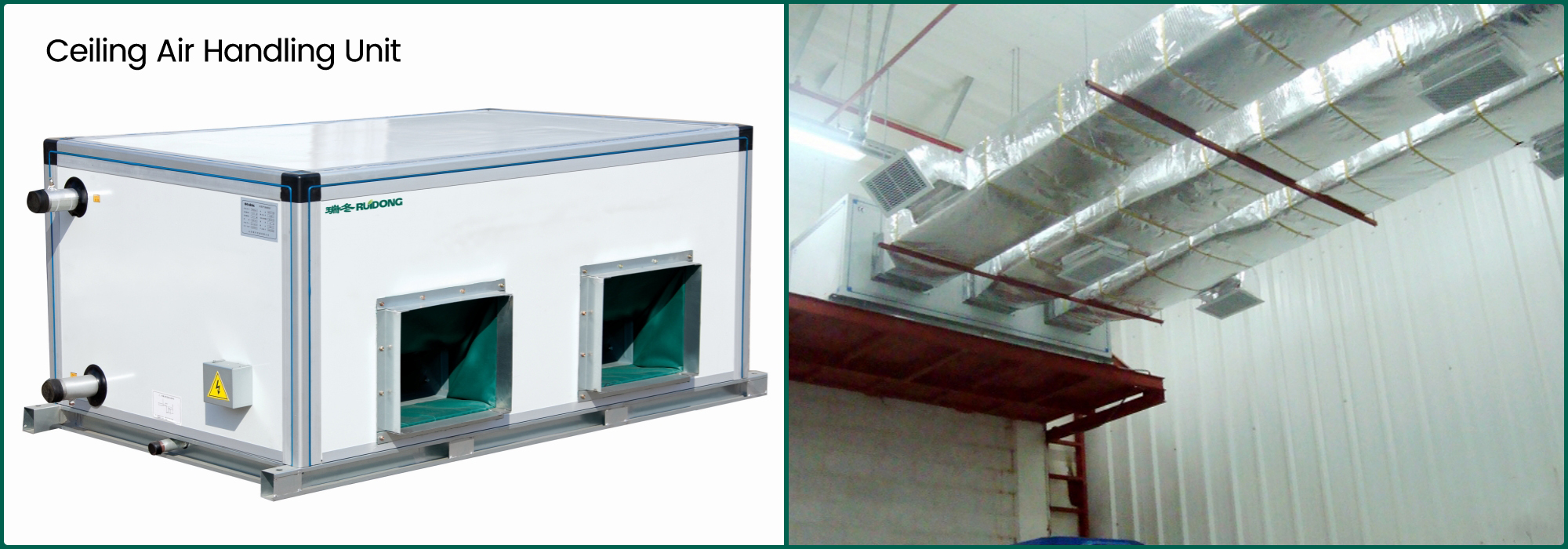

Unité de manutention de l'air au plafond
1. Méthode d'installation
Le plafond - les unités de manutention de l'air montées adoptent une conception d'installation de levage. Il a une structure compacte et une petite taille, n'occupe pas d'espace de plancher et ne doit être fixé que dans le plafond du bâtiment à l'aide de supports de levage spéciaux (assurez-vous que la capacité de charge du plafond est d'au moins 1,2 fois le poids unitaire).
Pendant l'installation, un espace de maintenance suffisant doit être réservé (généralement 300 à 500 mm autour de l'unité). L'intérieur du plafond doit être bien ventilé pour empêcher l'accumulation de chaleur pendant le fonctionnement. Les conduits d'entrée et de sortie de l'unité doivent être connectés avec précision au système de conduits à l'intérieur du plafond pour assurer l'étanchéité et réduire les fuites d'air.
2. Distance d'alimentation en air
En raison de sa taille compacte et de sa puissance et de la pression modérées du ventilateur, la distance d'alimentation en air est généralement de 7,5 mètres 40 . Ce type d'unité convient à l'approvisionnement en air à courte distance et est généralement utilisé avec des conduits d'air intérieurs locaux ou des diffuseurs d'air pour obtenir un traitement aérien précis dans de petites zones (par exemple, petits bureaux, salles de réunion, chambres d'hôtel), évitant une résistance accrue de l'air, la consommation d'énergie et la perte de température causée par l'approvisionnement en air à longue distance.
3. Avantages clés et scénarios d'application
Son principal avantage est d'économiser un espace de plancher et d'offrir une installation flexible, particulièrement adaptée aux zones avec un espace de plancher limité.
Les scénarios applicables comprennent les chambres d'hôtel, les petits bureaux, les salles d'hôpital, les salles de lecture de la bibliothèque et d'autres petites zones de traitement aériennes ou décentralisées.

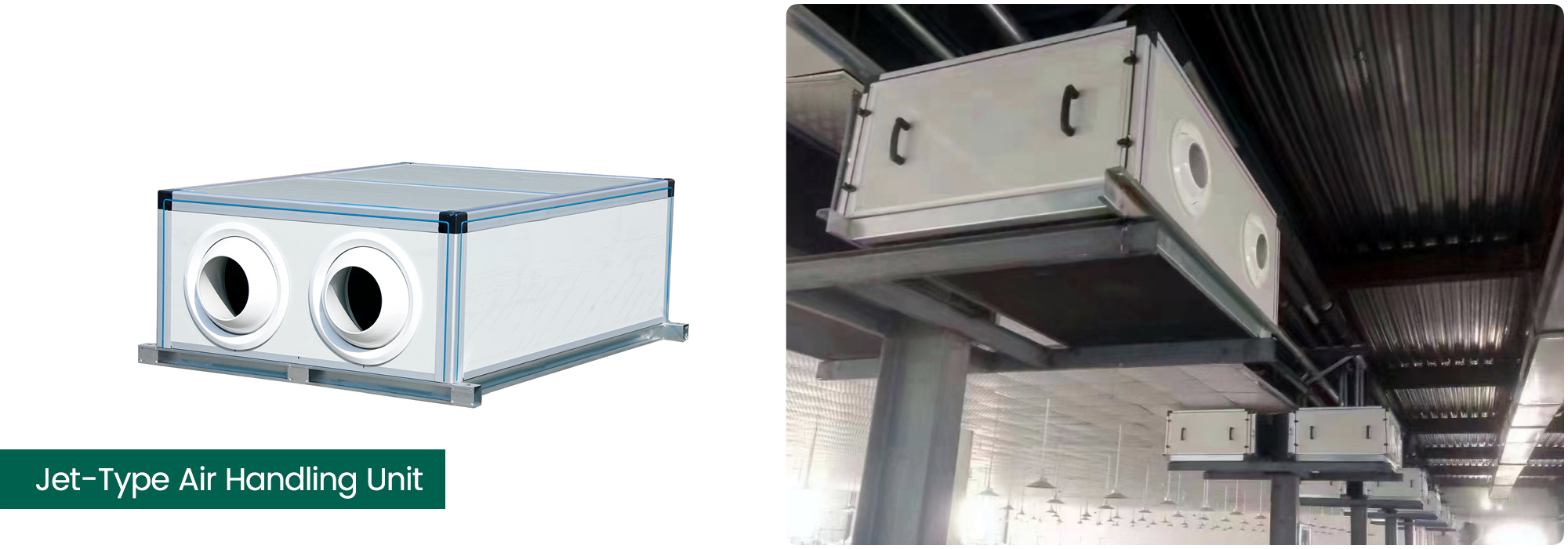

Unité de manutention de type avion
1. Méthode d'installation
Jet AHUS peut être installé de deux manières: le plafond et le sol. L'installation du plafond est similaire au plafond du plafond, mais le corps de l'unité est équipé d'une sortie spéciale à jet. Le formulaire d'installation de plancher nécessite de placer l'unité dans un plancher plat (avec un coussin d'amortissement tel qu'un coussin en caoutchouc pour réduire les vibrations), ou de 100 à 200 mm élevés au-dessus du sol pour un nettoyage et un entretien faciles.
Pendant l'installation, l'attention doit être accordée à l'orientation de la sortie de l'avion. L'angle doit être ajusté en fonction de la disposition de l'espace intérieur et des exigences d'alimentation de l'air (le réglage de l'angle de 0 à 30 ° peut être obtenu) pour garantir que le débit d'air de jet peut couvrir la zone cible. Dans le même temps, les tuyaux flexibles doivent être utilisés pour la connexion entre l'unité et le conduit d'air pour réduire l'impact des vibrations sur le conduit d'air et assurer une alimentation à air stable.
2. Distance d'alimentation en air
L'avantage principal de Jet AHUS est l'alimentation aérienne à longue distance. En utilisant la technologie spéciale du flux d'air à réaction, le flux d'air à haute pression crée un effet de jet qui surmonte la résistance à l'air, permettant des distances d'alimentation d'air de 20 à 50 mètres, avec quelques grands modèles atteignant plus de 60 mètres. Ces unités ne nécessitent pas de systèmes de conduits complexes et peuvent fournir de l'air conditionné directement par des buses de jet, réduisant l'investissement des conduits et les pertes de résistance.
3. Avantages clés et scénarios d'application
Les avantages comprennent une longue distance d'approvisionnement en air, une distribution uniforme du flux d'air et une réduction des conduits, une baisse des coûts d'installation et une utilisation de l'espace.
Les scénarios applicables comprennent les grands centres commerciaux, les supermarchés, les gymnases, les salles d'exposition et les salles d'attente de la gare - de grands espaces à plafond élevé (généralement ≥ 4 mètres) nécessitant une circulation aérienne et un contrôle de la température efficaces.
Unité horizontale de manutention de l'air
1. Méthode d'installation
Des sumes horizontaux sont installés sur le sol dans une disposition horizontale. Ils doivent être placés sur une surface plane (avec nivellement du ciment ou base d'acier) pour assurer un fonctionnement stable.
Les unités peuvent être personnalisées en taille et sont généralement modulaires, permettant la combinaison de différentes sections (par exemple, filtre, refroidissement, chauffage, humidification). Les connexions de conduits utilisent généralement des brides avec des joints d'étanchéité (par exemple, en caoutchouc résistant à la température) pour assurer l'étanchéité de l'air. Un espace de maintenance suffisant doit être réservé (500 - 800 mm des deux côtés, 400 - 600 mm sur le dessus).
2. Distance d'alimentation en air
Avec une plus grande puissance du ventilateur et une pression plus élevée et assortie à une conception appropriée du conduit, la distance d'alimentation de l'air peut atteindre 27 mètres 55 . Ces unités conviennent à l'approvisionnement en air moyen à longue distance et peuvent distribuer de l'air conditionné à plusieurs pièces ou à grandes zones avec un flux d'air stable et une précision de contrôle à haute température ( ± 1° C).
3. Avantages clés et scénarios d'application
Les avantages comprennent une large gamme de flux d'air (Ruidong Horizontal AHUS: 2000 - 50000 m ³ / h), des sections fonctionnelles complètes et une efficacité d'échange de chaleur élevée, répondant aux besoins complexes de traitement de l'air.
Les scénarios applicables comprennent de grands bureaux, des halls de l'hôtel, des bâtiments ambulatoires à l'hôpital, des salles de bibliothèque et des planchers commerciaux - zones de traitement de l'air centralisées moyennes à grandes.

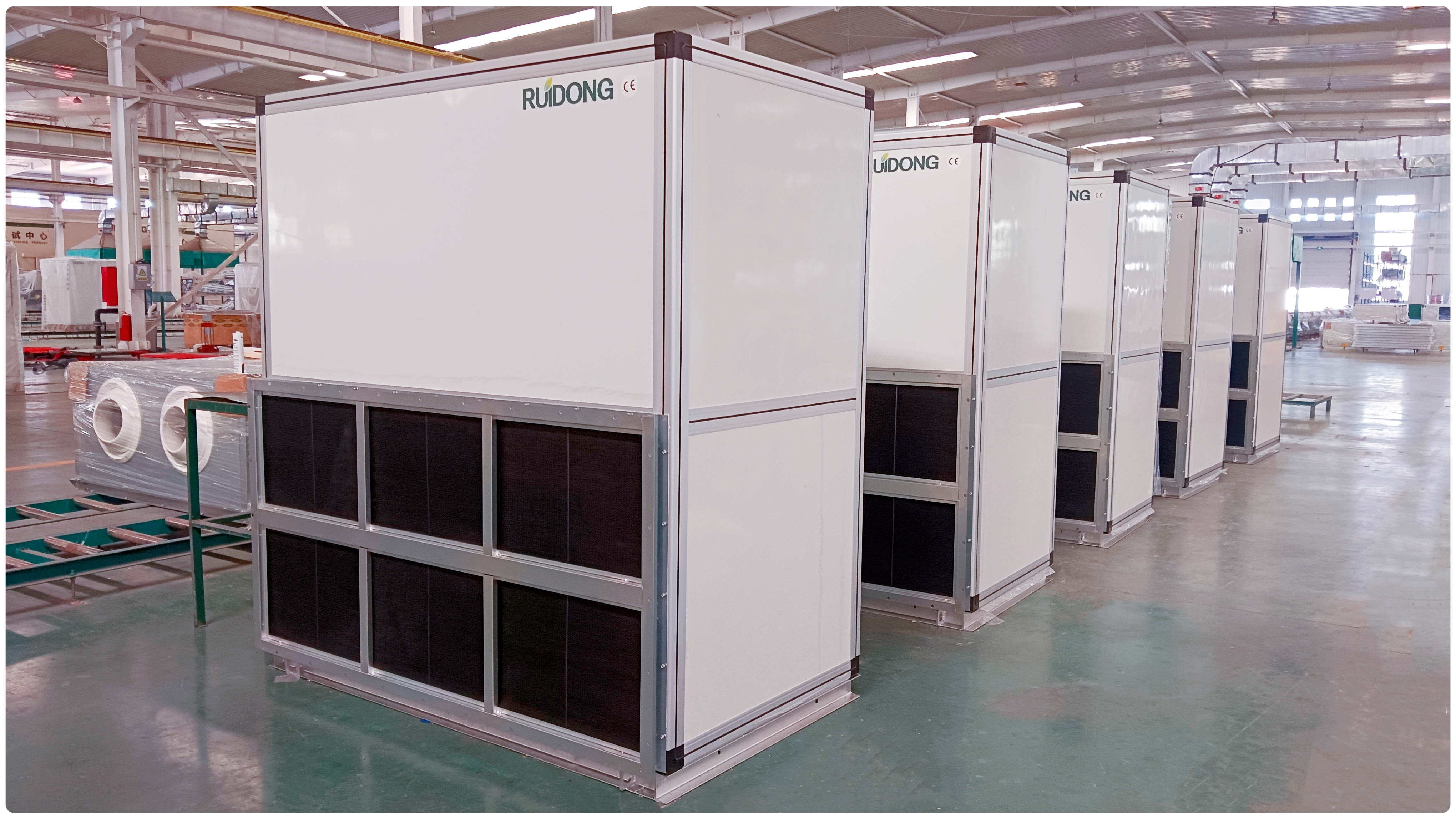

Unité verticale de manutention de l'air
1. Méthode d'installation
Des surs verticaux sont installés verticaux sur le sol, occupant une petite empreinte (1/3 à 1/2 d'unités horizontales), adaptées aux espaces étroits comme les coins, les salles d'équipement ou les côtés du couloir. L'unité doit être placée sur une surface niveau, avec des pieds réglables (50 - 100 mm) pour le nivellement pour éviter les vibrations.
Les directions d'entrée d'air et de sortie sont flexibles - entrée latérale / prise supérieure ou prise inférieure - selon les exigences du site. Les conduits sont connectés via des joints à bride pour éviter les fuites. Les portes de maintenance sont situées sur le devant ou le côté, ne nécessitant que 200 à 300 mm de dégagement supérieur.
2. Distance d'alimentation en air
La distance d'alimentation aérienne est entre les types de plafond et les types horizontaux, généralement 27- 55 mètres. En raison de la structure plus haute et du placement de ventilateur plus élevé, le flux d'air peut être optimisé à l'aide de conceptions de sortie (par exemple, les perspectives à double couche, les diffuseurs) pour couvrir efficacement les espaces de niveau intermédiaire, adaptés aux zones de taille moyenne.
3. Avantages clés et scénarios d'application
Les avantages comprennent une petite empreinte, une installation flexible et une fonctionnalité complète, permettant un traitement à haut débit d'air dans un espace limité.
Les scénarios applicables comprennent des chambres d'équipement à côté des couloirs de l'hôtel, des zones auxiliaires des petits centres commerciaux, des couloirs d'hôpital et des zones à proximité des garde-manger ou des toilettes dans les immeubles de bureau.
Paramètres de configuration et de performance de base des unités de manutention de l'air du groupe Ruidong

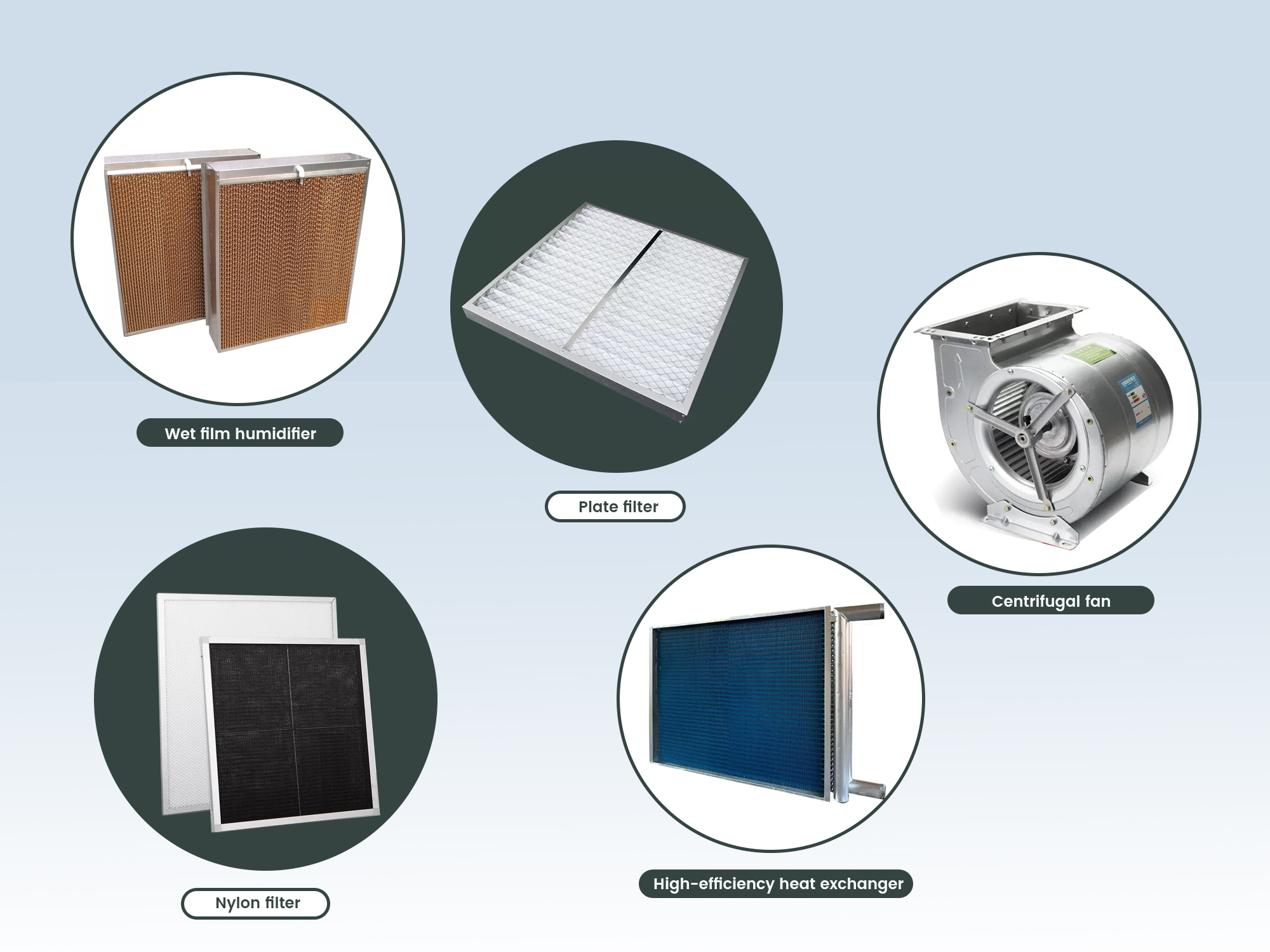

1. Configuration d'humidification et de filtration
(1) Fonction d'humidification: Sans modifier la taille de l'unité, un module d'humidification du film humide peut être ajouté. Il utilise une évaporation naturelle, ne produit pas de brume blanche et ajuste automatiquement l'humidité en fonction des besoins intérieurs (spécifiquement adapté en fonction du volume d'air unitaire).
(2) Configuration de filtration:
L Filtre standard: entrée d'air de retour équipée d'un filtre à mailles en nylon, un filtre primaire avec précision de filtration de 1 à 10 μm, efficace pour les grandes particules de poussière, faciles à nettoyer et à remplacer.
L Filtre facultatif: Le filtre du panneau primaire (40–60% d'efficacité pour ≥5,0 μm de particules) peut être sélectionné. Pour la propreté plus élevée, des filtres à moyen ou à haute efficacité sont disponibles.
2. Options de ligne de bobine de refroidissement
Des bobines de refroidissement (ou de chauffage) sont disponibles en configurations à 4 rangées, 6 rangées et 8 rangées:
L 4 - Pipes de rangs: zone d'échange de chaleur plus petite , adaptée à un petit espace avec une faible demande d'échange de chaleur, compacte et économe en énergie.
L 6 - Pipes de lignes: zone modérée, configuration grand public, adaptée à la plupart des besoins de refroidissement / chauffage (par exemple, bureaux, halls de l'hôtel), équilibrant l'efficacité d'échange de chaleur et la consommation d'énergie.
L 8 - Pipes de rangs: plus grande surface, efficacité la plus élevée, adaptée aux scénarios de demande d'échange de chaleur élevés (par exemple, climats froids, salles d'équipement à haute chauffe, à haute température / humidité frais de l'air frais). Il peut rapidement ajuster la température de l'air et assurer la stabilité de la température intérieure.
3. Normes de paramètres de fonctionnement
Les unités de manutention de l'air sont divisées en deux modes de fonctionnement: mode d'air de retour et mode d'air frais:
Mode d'air de retour (principalement l'air intérieur, ≤ 30% d'air frais):
L refroidissement: eau réfrigérée 7 ° C / 12 ° C, air d'entrée 27 ° C / 19,5 ° C dB / WB, capacité de refroidissement 10,5–377,9 kW.
l chauffage: eau chaude 60 ° C, air d'entrée 21 ° C dB, capacité de chauffage 17,2–619,8 kW.
Mode d'air frais (mode d'air frais (gère principalement l'air frais extérieur, avec une forte proportion d'air frais, généralement ≥ 70%, ou même 100% d'air frais):
L refroidissement: eau réfrigérée 7 ° C / 12 ° C, air d'entrée 35 ° C / 28 ° C dB / WB.
l chauffage: eau chaude 60 ° C, air d'entrée 7 ° C dB.
Avantages de performance de base des unités de traitement de l'air
1. Échange de chaleur efficace: refroidisseurs de surface de haute qualité de l'auto-réalisation de Ruidong
Les bobines de refroidissement propriétaires de Ruidong utilisent des tubes en cuivre de haute qualité avec des ailettes en aluminium hydrophile, fabriquées en utilisant une expansion mécanique pour un contact serré et une grande efficacité.
Les bobines sont testées à 2,0 MPa pour les fuites. Le papier d'aluminium hydrophile de 0,12 mm empêche l'accumulation et la corrosion de l'eau, prolongeant la durée de vie.
2. Fonctionnement stable et à faible bruit
L Fans centrifuges à double entrée avec test d'équilibre dynamique et statique pour une opération fluide et silencieuse.
l La conception à faible vibration réduit la transmission du bruit de plus de 30% et empêche l'impact structurel.
l Les roulements de marque internationale garantissent une longue durée de vie et un faible entretien.
3. Structure durable et sûre
L Cadre en alliage en aluminium sans pont thermique, haute résistance, léger et résistant à la corrosion.
l Les panneaux en acier de couleur double face avec isolation en mousse de polyuréthane à haute densité empêchent la condensation et la perte d'énergie.
4. Maintenance facile
l Les serrures de porte d'accès auto-étouffantes assurent l'étanchéité et permettent un accès rapide pour le remplacement du filtre ou le nettoyage des bobines.
L CRAA certifié, garantissant des performances et une qualité fiables pour les applications exigeantes.
Merci d'avoir choisi le groupe Ruidong. Nous nous engageons à fournir des solutions efficaces, fiables et d'économie d'énergie. Si vous avez des questions lors de la sélection des produits, de la conception du système ou de l'installation, n'hésitez pas à nous contacter. Notre équipe dédiée est prête à fournir un soutien expert et à vous aider à créer un environnement intérieur confortable, sain et durable.
