Un échangeur de chaleur est un composant essentiel dans de nombreux systèmes industriels et CVC. Sa fonction première est de faciliter le transfert de chaleur entre deux fluides sans qu'ils ne se mélangent. Ceci est crucial dans les processus qui nécessitent une régulation thermique, comme dans les systèmes de refroidissement.
Dans les systèmes d'eau de refroidissement, les échangeurs de chaleur jouent un rôle essentiel dans le maintien de températures de fonctionnement sûres et dans l'amélioration de l'efficacité de divers processus. Que ce soit dans les centrales électriques, les centres de données ou les installations de fabrication, comprendre le rôle des échangeurs de chaleur dans les systèmes d'eau de refroidissement est crucial pour maintenir les performances du système et minimiser les coûts d'exploitation.
Cet article explorera l'utilité des échangeurs de chaleur dans les systèmes d'eau de refroidissement, les types utilisés, leurs avantages et les exigences de maintenance. À la fin, vous comprendrez clairement comment les échangeurs de chaleur contribuent à l’efficacité des systèmes d’eau de refroidissement.
1. Présentation des systèmes d'eau de refroidissement
Qu’est-ce qu’un système d’eau de refroidissement ?
Un système d'eau de refroidissement est un réseau de tuyaux et de composants conçus pour gérer et dissiper la chaleur générée lors des processus industriels ou par les équipements CVC. Le système utilise généralement de l’eau comme moyen de transfert de chaleur. Les systèmes d'eau de refroidissement sont utilisés dans un large éventail d'applications, notamment la production d'électricité, la fabrication et la climatisation dans les grands bâtiments.
Dans la plupart des processus industriels, les équipements tels que les compresseurs, les moteurs et les réacteurs génèrent un excès de chaleur. Le système d'eau de refroidissement absorbe cette chaleur et la transfère de l'équipement pour éviter une surchauffe, ce qui pourrait entraîner des dommages ou une inefficacité.
Composants clés d'un système d'eau de refroidissement
Un système d’eau de refroidissement typique se compose de plusieurs éléments clés :
Composant | Description |
Tour de refroidissement | Dissipe la chaleur dans l'atmosphère par refroidissement par évaporation. |
Pumps | Faites circuler l’eau de refroidissement dans le système. |
Échangeur de chaleur | Transfère la chaleur de l’équipement vers l’eau de refroidissement. |
Réseau de tuyauterie | Achemine l’eau de refroidissement vers et depuis l’échangeur de chaleur et l’équipement. |
Système de filtration | Élimine les débris et les contaminants de l'eau de refroidissement. |
Les systèmes d'eau de refroidissement sont conçus pour garantir que la chaleur est efficacement absorbée et évacuée de l'équipement, maintenant des conditions de fonctionnement optimales et évitant la surchauffe.
Pourquoi les systèmes d’eau de refroidissement sont-ils importants ?
Les systèmes d’eau de refroidissement sont essentiels pour prévenir les pannes d’équipement dues à une chaleur excessive. De nombreux processus industriels nécessitent un contrôle précis de la température pour garantir la qualité, la sécurité et l’efficacité opérationnelle des produits. Sans un système d'eau de refroidissement efficace, l'équipement pourrait surchauffer, entraînant des temps d'arrêt coûteux, une efficacité réduite et des dommages potentiels aux machines.
2. Le rôle de l'échangeur de chaleur dans les systèmes d'eau de refroidissement
Fonction principale de l'échangeur de chaleur dans les systèmes d'eau de refroidissement
La fonction principale d'un échangeur de chaleur dans un système d'eau de refroidissement est de transférer la chaleur du système ou de l'équipement vers l'eau de refroidissement. Les échangeurs de chaleur facilitent ce transfert de chaleur en permettant aux deux fluides (généralement un chaud et un froid) de passer à proximité sans se mélanger. Cela garantit que la chaleur est transférée efficacement sans contaminer les fluides.
Dans un système d'eau de refroidissement, les échangeurs de chaleur transfèrent généralement la chaleur générée par les processus industriels, tels que la production d'électricité, la fabrication ou la climatisation, à l'eau de refroidissement. L'eau de refroidissement évacue ensuite cette chaleur vers une unité de dissipation thermique, telle qu'une tour de refroidissement.
Comment la chaleur est transférée dans un échangeur de chaleur
Les échangeurs de chaleur fonctionnent selon trois grands principes de transfert de chaleur :
Conduction : La chaleur est transférée à travers les parois du matériau de l'échangeur de chaleur (généralement métallique) du fluide chaud au fluide froid.
Convection : Le transfert de chaleur se produit également par le mouvement des fluides, car les fluides les plus chauds ont tendance à monter tandis que les fluides plus froids descendent.
Rayonnement : Dans certains cas, la chaleur peut également être transférée par rayonnement, bien que cela soit moins courant dans les systèmes d'eau de refroidissement.
L'échangeur de chaleur garantit que la chaleur est efficacement transférée du système industriel à l'eau de refroidissement, maintenant la plage de température souhaitée pour l'équipement et le système de refroidissement.
Régulation de la température et efficacité
L'efficacité d'un système d'eau de refroidissement dépend du fonctionnement efficace de l'échangeur de chaleur. Si l’échangeur de chaleur ne fonctionne pas correctement, cela peut entraîner un transfert de chaleur inefficace, empêchant le système d’eau de refroidissement de maintenir les températures nécessaires. Cela peut entraîner une augmentation de la consommation d’énergie, une usure du système et un risque de surchauffe de l’équipement.
En maintenant un échangeur de chaleur efficace, le système d'eau de refroidissement peut fonctionner efficacement, en utilisant moins d'énergie et en prolongeant la durée de vie de l'équipement et du système de refroidissement lui-même.
3. Types d'échangeurs de chaleur utilisés dans les systèmes d'eau de refroidissement
Plusieurs types d'échangeurs de chaleur sont utilisés dans les systèmes d'eau de refroidissement, chacun étant adapté à différentes conditions de fonctionnement et besoins. Les types les plus courants comprennent :
Échangeur de chaleur à calandre et à tubes
L'échangeur de chaleur à calandre et à tubes se compose d'une série de tubes à l'intérieur d'une coque cylindrique. Un fluide s'écoule à travers les tubes, tandis que l'autre fluide s'écoule autour des tubes à l'intérieur de la coque. Cette conception est efficace pour les systèmes de refroidissement à grande échelle et peut gérer des pressions et des températures élevées.
Fonctionnalité | Échangeur de chaleur à calandre et à tubes |
Configuration du flux | Contre-courant, flux parallèle ou flux croisé. |
Applications | Centrales électriques, industries pétrochimiques, raffineries. |
Avantages | Haute efficacité de transfert de chaleur, peut gérer de grands volumes de fluide. |
Inconvénients | Nécessite beaucoup d’espace et plus d’entretien en raison de l’accumulation de tartre. |

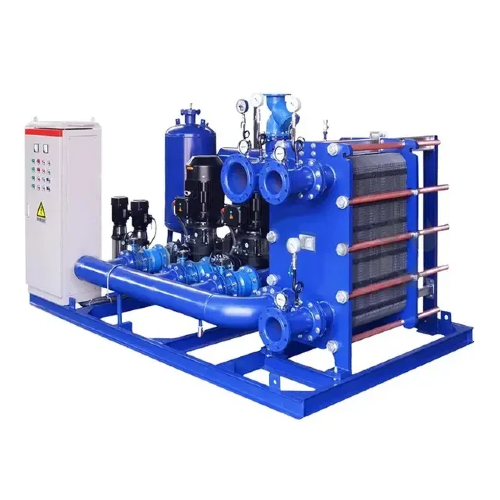

Échangeur de chaleur à plaques
L'échangeur de chaleur à plaques se compose de plusieurs plaques empilées avec de petits espaces pour l'écoulement du fluide. Ce type est compact et efficace, ce qui le rend idéal pour les systèmes où l'espace est limité.
Fonctionnalité | Échangeur de chaleur à plaques |
Configuration du flux | Conception à flux transversal ou à contre-courant. |
Applications | Systèmes CVC, réfrigération, applications industrielles à petite échelle. |
Avantages | Efficacité de transfert de chaleur élevée, conception compacte. |
Inconvénients | Peut être sujet à l’encrassement et nécessite un entretien régulier. |
Échangeur de chaleur refroidi par air
Un échangeur de chaleur refroidi par air utilise de l'air pour refroidir le fluide. Il se compose généralement de tubes à ailettes à travers lesquels le fluide s'écoule et de l'air est soufflé sur les ailettes pour dissiper la chaleur. Ce type d'échangeur de chaleur est souvent utilisé dans les situations où la disponibilité en eau est limitée.
Fonctionnalité | Échangeur de chaleur refroidi par air |
Configuration du flux | L'air passe sur les tubes à ailettes, refroidissant le fluide à l'intérieur. |
Applications | Automobile, petits systèmes de refroidissement, applications industrielles. |
Avantages | Ne nécessite pas d'eau, adapté aux environnements secs. |
Inconvénients | Moins efficace que les systèmes refroidis par eau, grande surface requise. |
Quel échangeur de chaleur convient le mieux à votre système d’eau de refroidissement ?
Le choix de l'échangeur de chaleur dépend de divers facteurs tels que le type de fluide, la charge thermique et l'espace disponible. Pour les applications industrielles à grande échelle, les échangeurs de chaleur à calandre et à tubes sont généralement utilisés, tandis que les échangeurs de chaleur à plaques conviennent mieux aux systèmes compacts. Les échangeurs de chaleur refroidis par air sont idéaux pour les environnements où la disponibilité en eau est limitée.
4. Principaux avantages de l'utilisation d'un échangeur de chaleur dans les systèmes d'eau de refroidissement
Efficacité améliorée
Les échangeurs de chaleur améliorent considérablement l’efficacité des systèmes d’eau de refroidissement en permettant un transfert plus efficace de la chaleur. Lorsque la chaleur est transférée efficacement du système à l'eau de refroidissement, le système fonctionne à des performances optimales, réduisant ainsi la consommation d'énergie et améliorant les performances globales du système de refroidissement.
Économies d'énergie
En optimisant le transfert de chaleur, les échangeurs de chaleur réduisent le besoin de puissance de refroidissement supplémentaire. Cela conduit à des économies d’énergie, qui peuvent réduire considérablement les coûts opérationnels au fil du temps. Dans les systèmes industriels à grande échelle, ces économies peuvent être substantielles, faisant des échangeurs de chaleur un investissement rentable.
Durée de vie prolongée de l'équipement
Une bonne gestion de la chaleur prolonge la durée de vie des équipements du système d’eau de refroidissement. Lorsque la chaleur est évacuée efficacement, l’équipement est moins susceptible de souffrir d’usure causée par une surchauffe. Cela prolonge la durée de vie de l'échangeur de chaleur et de l'équipement refroidi.
Avantages environnementaux
Des échangeurs de chaleur efficaces contribuent à réduire l’impact environnemental des systèmes de refroidissement en réduisant la consommation d’énergie. Cela entraîne une moindre pression sur les ressources énergétiques et peut contribuer aux efforts de développement durable d'une entreprise. Une consommation d’énergie réduite signifie également moins d’émissions, ce qui profite à l’environnement.
5. Maintenance et entretien des échangeurs de chaleur dans les systèmes d'eau de refroidissement
Pourquoi la maintenance est essentielle
L’entretien des échangeurs de chaleur dans un système d’eau de refroidissement est essentiel pour garantir leur longévité et leurs performances efficaces. Un entretien régulier permet d'éviter des problèmes tels que l'encrassement, la corrosion et le tartre, qui peuvent réduire l'efficacité du transfert de chaleur de l'échangeur thermique.
Tâches de maintenance pour les échangeurs de chaleur
Tâche | Fréquence | But |
Inspection | Annuellement ou semestriellement | Vérifiez l'usure, les fuites ou les signes de dommages. |
Nettoyage | Tous les 6 à 12 mois | Éliminez l’accumulation de tartre, de saleté et de débris qui peuvent entraver le transfert de chaleur. |
Détartrage | Au besoin | Empêche l'accumulation de tartre, en particulier dans les zones d'eau très dure. |
Test de fuite | Annuellement | Assurez-vous qu’il n’y a aucune fuite qui pourrait affecter l’efficacité du système. |
Signes de problèmes d’échangeur de chaleur
Une inspection et un entretien réguliers aideront à détecter rapidement les problèmes potentiels. Les signes indiquant que votre échangeur de chaleur pourrait avoir besoin d'être réparé ou remplacé comprennent :
Efficacité de refroidissement réduite.
Corrosion ou piqûres visibles sur les surfaces.
Bruits ou vibrations inhabituels.
Fuites ou signes de perte de pression.
6.Conclusion
En conclusion, les échangeurs de chaleur jouent un rôle crucial pour garantir l’efficacité et la fiabilité des systèmes d’eau de refroidissement. Ils permettent un transfert de chaleur efficace des équipements industriels vers l'eau de refroidissement, évitant ainsi la surchauffe et optimisant les performances . En sélectionnant le bon type d'échangeur de chaleur et en assurant une maintenance appropriée, vous pouvez améliorer considérablement l'efficacité énergétique, prolonger la durée de vie de votre équipement et réduire les coûts d'exploitation.
Chez Ruidong Group, nous sommes spécialisés dans la fourniture d'échangeurs de chaleur de haute qualité conçus pour répondre aux besoins spécifiques de divers systèmes d'eau de refroidissement. Notre équipe se consacre à vous aider à choisir la bonne solution pour votre système, garantissant une efficacité maximale et des performances à long terme. Si vous souhaitez améliorer votre système d'eau de refroidissement ou avez besoin de conseils d'experts, n'hésitez pas à nous contacter. Laissez-nous vous accompagner dans l’optimisation de vos opérations et l’obtention de résultats durables.
7. FAQ
Quelle est la fonction principale d’un échangeur de chaleur dans un système d’eau de refroidissement ?
La fonction principale d'un échangeur de chaleur est de transférer la chaleur de l'équipement industriel vers l'eau de refroidissement, garantissant ainsi que l'équipement ne surchauffe pas.
Comment un échangeur de chaleur améliore-t-il l’efficacité énergétique ?
Les échangeurs de chaleur optimisent le transfert de chaleur, réduisant ainsi le besoin de puissance de refroidissement supplémentaire et réduisant la consommation d'énergie.
Quels types d’échangeurs de chaleur sont utilisés dans les systèmes d’eau de refroidissement ?
Les types courants comprennent les échangeurs de chaleur à calandre et à tubes, les échangeurs de chaleur à plaques et les échangeurs de chaleur refroidis par air.
À quelle fréquence un échangeur de chaleur doit-il être nettoyé ou entretenu ?
Un entretien régulier, y compris le nettoyage et l'inspection, doit être effectué annuellement ou semestriellement, selon les conditions opérationnelles.
Quels sont les signes indiquant qu’un échangeur de chaleur doit être remplacé ?
Les signes courants incluent une efficacité de refroidissement réduite, une corrosion visible et des fuites ou une perte de pression.
