Quel est le principe de l’échangeur de chaleur ?

Les échangeurs de chaleur sont des dispositifs essentiels dans diverses industries, allant des systèmes CVC au traitement chimique, en passant par la réfrigération et la production d'électricité. Leur fonction première est de transférer de la chaleur entre deux ou plusieurs fluides sans les mélanger. Comprendre le principe des échangeurs de chaleur est crucial pour sélectionner le type approprié pour votre application et garantir des performances optimales. Cet article explorera les principes fondamentaux du fonctionnement des échangeurs de chaleur, leur conception et la manière dont ils contribuent à l'efficacité énergétique et aux performances du système.

Qu'est-ce qu'un échangeur de chaleur ?

Définition d'un échangeur de chaleur

Un échangeur de chaleur est un dispositif mécanique conçu pour transférer de la chaleur entre deux ou plusieurs fluides à des températures différentes. Il fonctionne sur le principe de conduction thermique, où la chaleur est transférée d'un fluide plus chaud à un fluide plus froid, sans que les deux fluides ne se mélangent. Les échangeurs de chaleur sont essentiels dans de nombreuses applications où le transfert de chaleur entre différents fluides est nécessaire au bon fonctionnement du système.

Types d'échangeurs de chaleur

Les échangeurs de chaleur existent en différentes conceptions, chacune adaptée à des applications spécifiques. Vous trouverez ci-dessous les types d’échangeurs de chaleur les plus courants :

• Échangeur de chaleur à plaques : se compose de plusieurs plaques empilées avec de petits espaces entre elles, formant des canaux pour l'écoulement du fluide. Il est très efficace pour transférer la chaleur et est couramment utilisé dans les applications compactes.

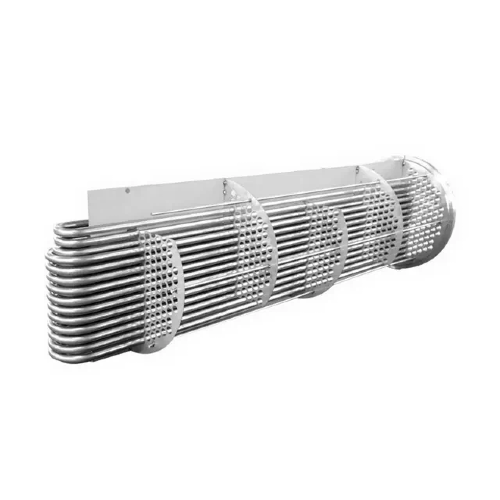

• Échangeur de chaleur à calandre et à tubes : constitué d'une série de tubes logés dans une coque. Un fluide circule à travers les tubes tandis qu'un autre circule autour des tubes, ce qui le rend idéal pour les applications haute pression.

• Échangeur de chaleur refroidi par air : utilise de l'air au lieu de l'eau pour refroidir le fluide, adapté aux zones avec un approvisionnement en eau limité ou aux applications extérieures.

• Échangeur de chaleur à double tuyau : se compose d'un tuyau dans un autre, où les deux fluides circulent dans des directions opposées pour l'échange de chaleur. Cette conception est généralement utilisée pour des applications à petite échelle.

Le principe de base du transfert de chaleur

Pour comprendre le fonctionnement d'un échangeur de chaleur, il est essentiel de saisir les principes sous-jacents du transfert de chaleur. Le principe de base des échangeurs de chaleur repose sur le transfert thermique , qui se produit via trois mécanismes principaux : la conduction, la convection et le rayonnement.

Conduction

La conduction est le processus par lequel la chaleur est transférée à travers un matériau solide d'une zone plus chaude vers une zone plus froide. Cela se produit au niveau moléculaire lorsque les particules de la région chaude vibrent et transmettent leur énergie aux particules adjacentes plus froides. Dans les échangeurs de chaleur, la conduction est facilitée par le matériau (généralement du métal) à travers lequel la chaleur est transférée entre deux fluides.

Convection

La convection se produit lorsque la chaleur est transférée à travers un fluide (liquide ou gaz) en raison du mouvement du fluide. Lorsqu’un fluide est chauffé, sa densité diminue, le faisant monter et être remplacé par un fluide plus froid. Ce mouvement permet à la chaleur d'être transportée d'un endroit à un autre. Dans un échangeur de chaleur, la convection est cruciale pour déplacer la chaleur de la surface chauffée (tube, plaque) vers le fluide.

Radiation

Le rayonnement est le transfert de chaleur par le biais d'ondes électromagnétiques, telles que le rayonnement infrarouge. Même si le rayonnement joue un rôle mineur dans les échangeurs de chaleur, il reste un facteur dans certaines conceptions spécialisées, notamment lorsque les fluides sont chauffés à des températures élevées.

Comment ces principes s'appliquent aux échangeurs de chaleur

Combiner conduction et convection

Dans les échangeurs de chaleur, la conduction et la convection sont les principaux mécanismes de transfert de chaleur. La chaleur est d'abord conduite à travers les parois de l'échangeur de chaleur (qu'il s'agisse d'une plaque, d'un tube ou d'une coque), puis la convection garantit que la chaleur est transférée de la surface solide au fluide, où elle est évacuée. En concevant l'échangeur de chaleur avec une surface et des matériaux appropriés, le transfert de chaleur peut être maximisé.

Surface et efficacité du transfert de chaleur

L'efficacité du transfert de chaleur dans un échangeur de chaleur est directement liée à la surface disponible pour l'échange thermique. Plus la surface est grande, plus la chaleur peut être transférée entre les deux fluides. C'est pourquoi des modèles tels que les échangeurs de chaleur à plaques sont utilisés, car leur grande surface permet un transfert de chaleur efficace dans un espace compact.

Structure et conception des échangeurs de chaleur

La conception d’un échangeur de chaleur joue un rôle important dans l’efficacité avec laquelle il peut transférer la chaleur. Ci-dessous, nous décomposons les composants essentiels et les caractéristiques de conception qui optimisent le transfert de chaleur.

Composants clés d'un échangeur de chaleur

• Surfaces de transfert de chaleur : Ce sont les surfaces où la chaleur est transférée entre les fluides. Dans un échangeur de chaleur à plaques, les plaques servent de surfaces principales de transfert de chaleur, tandis que dans une conception à calandre et à tubes, les tubes remplissent cette fonction.

• Fluides : Les échangeurs de chaleur fonctionnent en transférant de la chaleur entre deux fluides différents, qui peuvent être des liquides ou des gaz. Les fluides sont généralement séparés par les surfaces de transfert de chaleur pour éviter tout mélange.

• Disposition des flux : La disposition dans laquelle les fluides circulent à travers l'échangeur de chaleur est essentielle pour optimiser le transfert de chaleur. Les arrangements de flux courants incluent le contre-courant, le flux parallèle et le flux croisé.

Types de configurations de flux d'échangeur de chaleur

La disposition des fluides dans un échangeur de chaleur détermine son efficacité. Vous trouverez ci-dessous les trois principaux types de configurations de flux :

• Contre-courant : Les deux fluides circulent dans des directions opposées, ce qui maximise la différence de température et permet un transfert de chaleur plus efficace. Il s’agit de la configuration de flux la plus efficace en termes de performances de transfert de chaleur.

• Flux parallèle : les fluides circulent dans la même direction, ce qui entraîne une plus petite différence de température entre les fluides lorsqu'ils se déplacent dans l'échangeur de chaleur. Cette disposition est moins efficace que le contre-courant mais est parfois utilisée dans des applications spécifiques.

• Crossflow : Un fluide s'écoule perpendiculairement à l'autre fluide. Cette disposition est couramment utilisée dans les échangeurs de chaleur refroidis par air.

Efficacité du transfert de chaleur et facteurs qui l'affectent

Plusieurs facteurs influencent l’efficacité d’un échangeur de chaleur, ayant un impact sur ses performances en matière de transfert de chaleur. Comprendre ces facteurs peut aider à optimiser les performances de l'échangeur de chaleur.

1. Surface de transfert de chaleur

La surface affecte directement le taux de transfert de chaleur. Plus la surface est grande, plus la chaleur peut être transférée entre les fluides. C'est pourquoi de nombreux échangeurs de chaleur sont conçus pour augmenter la surface grâce à l'utilisation de plaques, d'ailettes ou de tubes.

2. Différence de température

Plus la différence de température entre les deux fluides est grande, plus la chaleur peut être transférée. Ce principe est basé sur la deuxième loi de la thermodynamique, selon laquelle la chaleur circule toujours de l'objet le plus chaud vers l'objet le plus froid.

3. Débit

Le débit des fluides joue un rôle essentiel dans l’efficacité du transfert de chaleur. Des débits plus élevés augmentent le taux d’échange thermique mais peuvent également provoquer des chutes de pression. Il est important d'équilibrer le débit pour éviter une consommation d'énergie excessive.

4. Conductivité matérielle

Le matériau de la surface de l'échangeur thermique affecte considérablement le transfert de chaleur. Les matériaux à haute conductivité thermique, comme le cuivre ou l’aluminium, sont préférés car ils permettent à la chaleur de passer plus efficacement.

Applications des échangeurs de chaleur

Les échangeurs de chaleur sont utilisés dans de nombreuses industries, chaque application bénéficiant de leur capacité à gérer efficacement le transfert de chaleur. Vous trouverez ci-dessous quelques-unes des principales industries qui dépendent des échangeurs de chaleur.

1. Systèmes CVC

Dans les systèmes CVC, les échangeurs de chaleur sont utilisés pour transférer la chaleur entre l'air et l'eau ou les réfrigérants. Ils jouent un rôle essentiel dans le chauffage et la climatisation des bâtiments, contribuant à l’efficacité énergétique et garantissant une qualité d’air intérieur optimale.

2. Centrales électriques

Dans les centrales électriques, les échangeurs de chaleur transfèrent la chaleur de la vapeur ou des gaz d'échappement vers d'autres fluides pour produire de l'électricité. Ils sont essentiels au maintien de l’efficacité du système et à la réduction des pertes d’énergie.

3. Réfrigération et climatisation

Les échangeurs de chaleur font partie intégrante des systèmes de réfrigération et de climatisation, où ils aident à absorber la chaleur de l'air intérieur et à la libérer à l'extérieur, gardant ainsi les espaces frais et confortables.

4. Traitement chimique

Les industries de transformation chimique s'appuient sur des échangeurs de chaleur pour maintenir des températures optimales pendant les réactions. Ils garantissent que les produits chimiques sont chauffés ou refroidis efficacement, en maintenant l'intégrité des produits et en améliorant la sécurité des processus.

Entretien des échangeurs de chaleur

Un bon entretien est crucial pour garantir la longévité et l’efficacité des échangeurs de chaleur. Négliger la maintenance peut entraîner une diminution des performances, des coûts énergétiques plus élevés et une panne potentielle de l'équipement.

Problèmes courants dans les échangeurs de chaleur

• Encrassement : L'accumulation de débris ou de sédiments sur les surfaces de transfert de chaleur peut réduire l'efficacité.

• Corrosion : La corrosion peut se produire lorsque le matériau de l'échangeur thermique réagit avec les fluides, entraînant des fuites et des dommages.

• Colmatage : Les blocages dans les tubes ou les plaques peuvent obstruer l'écoulement du fluide, diminuant ainsi l'efficacité du transfert de chaleur.

Conseils d'entretien

Un nettoyage et une inspection réguliers des échangeurs de chaleur permettent d'éviter l'encrassement et le colmatage.

La vérification des fuites et des signes de corrosion est importante pour garantir l’intégrité du système.

Le remplacement des pièces ou des composants usés peut éviter d’autres dommages et maintenir l’efficacité.

Conclusion

Comprendre les principes derrière les échangeurs de chaleur est crucial pour sélectionner le bon équipement et garantir des performances optimales. Chez Ruidong Group, nous sommes spécialisés dans la fourniture d'échangeurs de chaleur de haute qualité conçus pour fonctionner efficacement sur la base des principes de conduction et de convection. Ces dispositifs transfèrent efficacement la chaleur entre les fluides, et leur conception, leur efficacité et leurs performances globales dépendent de facteurs tels que la surface, le débit et la conductivité du matériau. Nous insistons sur l'importance d'un entretien régulier pour éviter des problèmes tels que l'encrassement, la corrosion et le colmatage, qui peuvent autrement compromettre l'efficacité et la fiabilité du système. Que vous cherchiez à améliorer les performances de votre système ou à garantir une fonctionnalité à long terme, notre équipe est là pour vous offrir des conseils d'experts et des solutions sur mesure pour répondre à vos besoins spécifiques. Contactez-nous dès aujourd'hui pour savoir comment nous pouvons vous aider à choisir et à entretenir l'échangeur de chaleur idéal pour votre application.

FAQ

Q1 : Comment un échangeur de chaleur transfère-t-il la chaleur ?

Un échangeur de chaleur transfère la chaleur d’un fluide à un autre par conduction et convection. La chaleur se déplace du fluide le plus chaud vers le fluide le plus froid sans que les deux fluides ne se mélangent.

Q2 : Quels types d’échangeurs de chaleur sont couramment utilisés ?

Les types courants d'échangeurs de chaleur comprennent les échangeurs de chaleur à plaques, les échangeurs de chaleur à calandre et à tubes, les échangeurs de chaleur refroidis par air et les échangeurs de chaleur à double tube.

Q3 : Comment puis-je améliorer l’efficacité de mon échangeur de chaleur ?

L'efficacité peut être améliorée en optimisant la différence de température entre les fluides, en augmentant la surface, en ajustant les débits et en sélectionnant des matériaux à haute conductivité thermique.

Q4 : À quelle fréquence les échangeurs de chaleur doivent-ils être entretenus ?

Les échangeurs de chaleur doivent être inspectés régulièrement, au moins une fois par an, pour éviter l'encrassement, la corrosion et le colmatage, et pour garantir leur fonctionnement efficace.

Q5 : Qu’est-ce qui cause la panne d’un échangeur de chaleur ?

Une défaillance de l'échangeur de chaleur peut être causée par des problèmes tels que la corrosion, le colmatage, l'encrassement et des dommages physiques tels que des fissures ou des fuites.
