Ruidong Commercial Air Conditioning Unités emballées sur le toit

Ruidong Commercial Air Conditioning Unités emballées sur le toit

Le nombre croissant d'événements météorologiques extrêmes et la demande croissante d'intelligence ont concentré les besoins fondamentaux des bâtiments commerciaux pour les systèmes de climatisation sur quatre directions principales: une grande efficacité et une économie d'énergie, un contrôle intelligent, une personnalisation des scénarios et un green et un faible carbone. Ces besoins sont spécifiquement différenciés en fonction des types de construction, des scénarios d'utilisation et des environnements. Par exemple, il est nécessaire d'obtenir un contrôle précis de la température et de l'humidité selon différentes fonctions telles que les bureaux, les hôpitaux et les centres commerciaux pour assurer un environnement confortable; Dans le même temps, il devrait être capable de s'adapter aux fluctuations de charge causées par le flux et les saisons des passagers, et avoir des capacités de réglage dynamique pour faire face à des conditions météorologiques extrêmes.

Parmi les unités de climatisation commerciale traditionnelles, les unités emballées sur le toit occupent une position importante en raison de leurs avantages uniques.

Une unité emballée sur le toit est un équipement de climatisation à grande échelle qui intègre des composants principaux tels que les compresseurs, les condenseurs, les évaporateurs et les ventilateurs dans un seul corps et est directement installé sur le toit d'un bâtiment. Par rapport aux unités de climatisation commerciale de type Split -, elles peuvent être combinées avec des bobines de ventilateur, des manipulation d'air et d'autres équipements, qui peuvent non seulement s'adapter aux restrictions de la structure du bâtiment, mais également garantir la beauté intérieure. Par rapport aux unités de refroidisseur, son installation et son entretien sont plus pratiques, ce qui peut réduire considérablement les coûts connexes.

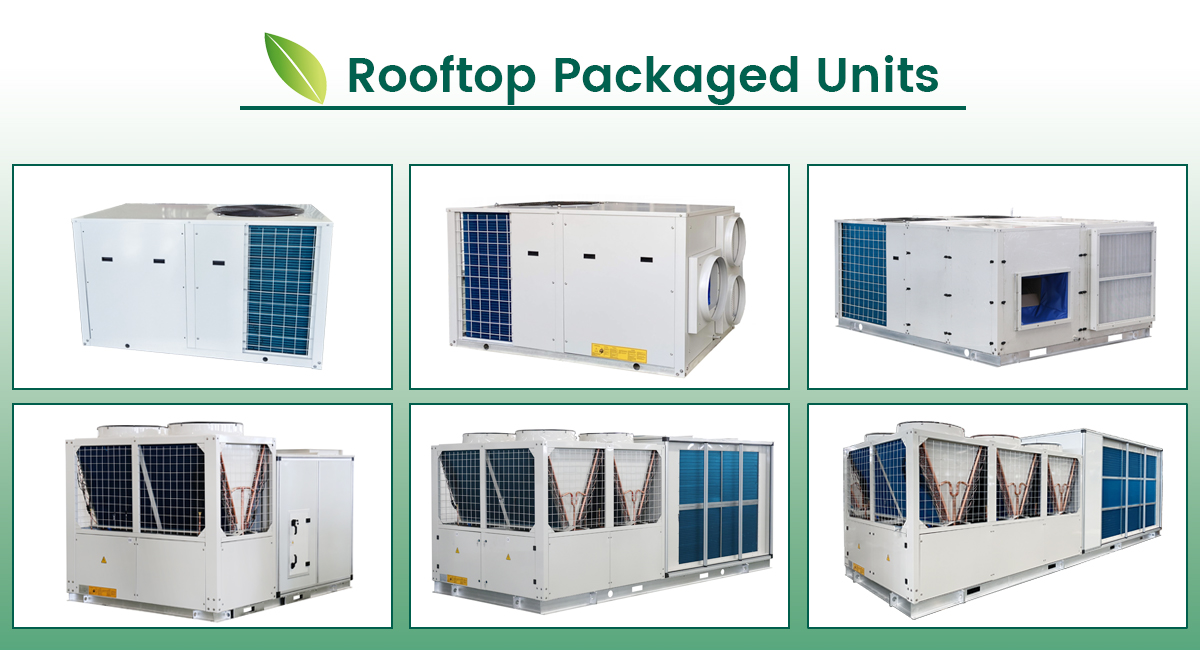

Figure 1- Ruidong Rooftop Packaged Unit Series 18KW-360KW

Composants principaux des de la climatisation commerciale unités de toit :

1. Compresseur: le 'cœur ' du climatiseur, responsable de la compression des réfrigérants (tels que R410A, R407C, etc.) et la conduite du cycle de réfrigération.

2. Condenseur: Échange la chaleur avec de l'air extérieur et dissipe la chaleur du réfrigérant à l'extérieur (en mode refroidissement).

3. Évaporateur: Échange la chaleur avec l'air de retour intérieur / l'air frais pour obtenir le refroidissement et la déshumidification de l'air (mode de refroidissement) ou le chauffage (mode de chauffage, qui doit être combiné avec un chauffage électrique ou une fonction de pompe à chaleur).

4. Système de ventilateurs: y compris les ventilateurs d'approvisionnement et les ventilateurs d'échappement, responsable de l'envoi de l'air traité dans la pièce et de la partie épuisante de l'air de retour / de l'air frais. Parmi eux, les moteurs du ventilateur de l'évaporateur sont disponibles en deux types: les moteurs à fréquence variable centrifuge et EC directe.

(1) Moteur centrifuge: il fait passer l'air à travers l'action de la force centrifuge, avec une structure relativement traditionnelle. Il peut générer une haute pression pendant le transport aérien et convient aux occasions qui nécessitent une alimentation à longue distance ou ont une grande résistance au système. Sa vitesse de moteur est généralement fixe et le volume d'air est modifié en ajustant la soupape d'air, etc., de sorte que la consommation d'énergie est relativement élevée.

(2) CE Direct - Motor de l'onduleur de conduite: adoption de la technologie de commutation électronique, il peut réaliser directement la régulation de la vitesse de fréquence variable et ajuster avec précision le volume d'air en fonction des besoins réels. Par rapport aux moteurs centrifuges, il a un rapport d'efficacité énergétique plus élevé, une consommation d'énergie plus faible, un bruit de fonctionnement plus faible et une précision de contrôle plus élevée. Il peut être connecté de manière transparente avec le système de contrôle de l'unité pour obtenir un fonctionnement intelligent.

5. Dispositif de filtre: Les filtres courants comprennent des filtres primaires, qui peuvent filtrer de grandes particules de poussière, de cheveux, etc.; Filtres d'efficacité moyennes, qui peuvent capturer la poussière fine et certains micro-organismes; Des filtres à haute efficacité (tels que l'HEPA), qui conviennent aux endroits où les exigences de la propreté de l'air et peuvent filtrer les polluants fins tels que PM2,5; Certains sont également équipés de filtres en carbone activés pour absorber les odeurs et les gaz nocifs et améliorer les effets de purification de l'air.

6. Système de contrôle: équipé d'une interface RS485, qui peut être connectée à d'autres équipements pour un contrôle centralisé.

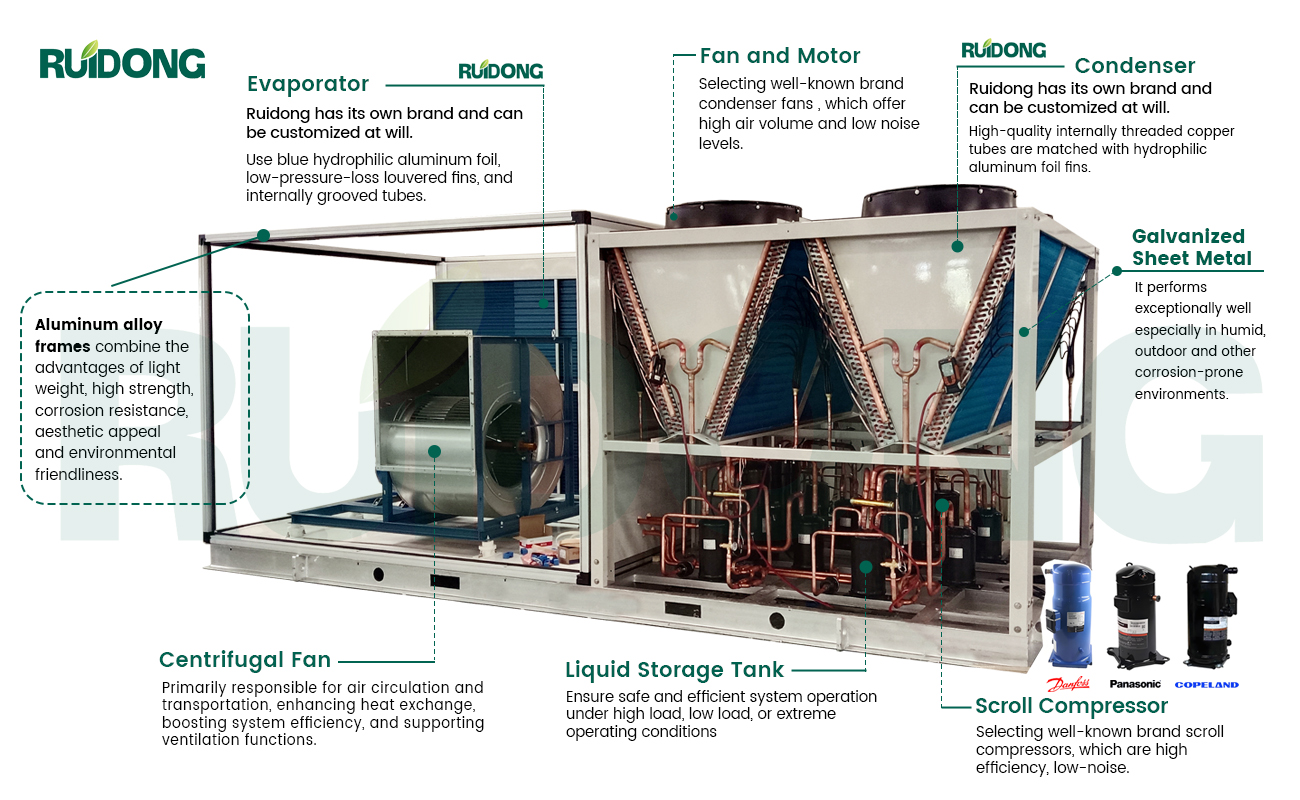

Figure 2 - Diagramme de structure de l'unité emballée sur le toit 260KW

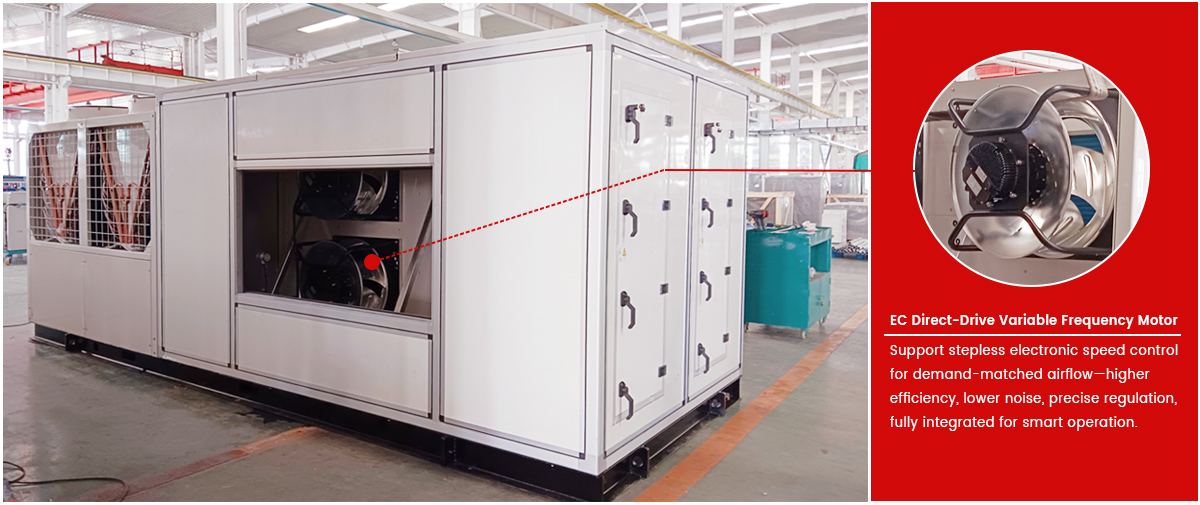

Figure 3 - Unité emballée sur le toit 260KW équipée d'un onduleur CE à connexion directe EC

Avantages des commerciales de la climatisation unités sur le toit

1. Économie d'espace intérieur: Tous les composants sont installés sur le toit, sans occuper la zone d'utilisation intérieure des centres commerciaux, des bureaux, etc., ce qui convient particulièrement aux bâtiments avec une hauteur de plancher limitée ou une disposition compacte.

2 . ​Pendant l'entretien, il n'est pas nécessaire d'entrer dans la pièce et les opérations peuvent être directement effectuées sur le toit, ce qui réduit les interférences aux utilisateurs.

3. Adaptabilité forte: une seule unité a une large gamme de capacité de refroidissement / chauffage, qui peut répondre aux besoins des lieux commerciaux d'échelles différentes; Dans le même temps, il prend en charge la combinaison modulaire pour faire correspondre flexiblement les changements de charge.

4. Contrôle raisonnable de la consommation d'énergie: L'unité peut être équipée d'une technologie de conversion de fréquence, d'une fonction de récupération de chaleur, etc., qui peut ajuster la puissance de fonctionnement en fonction de la charge intérieure pour réduire la consommation d'énergie; Le rapport de l'air frais pour retourner l'air peut être ajusté pour équilibrer l'économie d'énergie et le confort. En particulier, les unités utilisant EC Direct - Drive Onverter Motors fonctionnent plus bien dans le contrôle de la consommation d'énergie.

Figure 4 - Protections multiples pour les unités emballées sur le toit

Scénarios d'application typiques des unités emballées sur le toit de la climatisation commerciale

1. Grands centres commerciaux / supermarchés: avec des espaces ouverts et un débit de passagers dense, ils nécessitent une grande capacité de refroidissement et un volume d'air frais. Les unités emballées sur le toit peuvent traiter de manière centralisée de l'air et coopérer avec les conduits d'air pour l'alimentation à air uniforme. Si la distance d'alimentation en air est longue et que la résistance du système est grande, les unités avec des moteurs centrifuges conviennent plus; S'il y a des exigences élevées pour la consommation d'énergie et le contrôle du bruit, les unités avec les moteurs de l'onduleur de conduite directe sont meilleurs.

2. Immeubles de bureaux / tours de bureau: Il y a une forte demande de contrôle en couches ou zoné. Plusieurs unités peuvent être liées pour répondre aux exigences de température de différents étages sans occuper l'espace intérieur du bureau. Ces endroits sont plus sensibles au bruit de fonctionnement et à la consommation d'énergie, et les unités avec les moteurs de l'onduleur DIREC directement peuvent mieux répondre aux besoins.

3. Hôtels / restaurants: Besoin de prendre en compte le refroidissement, le chauffage et la ventilation. Certaines unités soutiennent le contrôle de l'humidité, ce qui peut améliorer le confort des chambres d'amis et des salles de banquet. La chambre d'hôtes a des exigences élevées pour le bruit, donc les unités avec EC Direct - Drive Onverter Motors sont plus applicables; Alors que pour certaines grandes salles de banquet avec une grande résistance au système d'alimentation d'air, les unités avec des moteurs centrifuges sont également un bon choix.

4. Plantes / entrepôts industriels: certains ateliers de production ou entrepôts ont besoin d'un environnement de température et d'humidité constant (comme les usines électroniques, les entrepôts alimentaires). Les unités emballées sur le toit peuvent coopérer avec les conduits d'air pour obtenir un contrôle précis de la température. Selon la distance de l'alimentation aérienne et la résistance du système de l'usine, les unités avec des types de moteurs correspondantes peuvent être sélectionnées.

Figure 5 - Scénarios d'application partielle

Fondé en 2011, Ruidong Group Co., Ltd. Présente plus de 14 ans d'expérience en équipement de la climatisation et de la ventilation centrale, spécialisée dans la conception, la production, les ventes, l'installation et la maintenance. Nous proposons des services personnalisés, remplissons les conditions de travail T3 et utilisons des compresseurs de renommée mondiale et des composants électriques pour assurer une haute qualité.

Pour plus d'informations, visitez notre site Web ou contactez-nous via les détails là-bas.
