Pour les besoins de refroidissement et de chauffage des scénarios commerciaux et industriels modernes, les climatiseurs d'armoires et les systèmes de refroidissement sont deux options différentes. Le bon choix est propice à une meilleure économie d'énergie et à une réduction des coûts. Cet article présentera les différences et les avantages des deux produits pour vous aider à faire un meilleur choix.

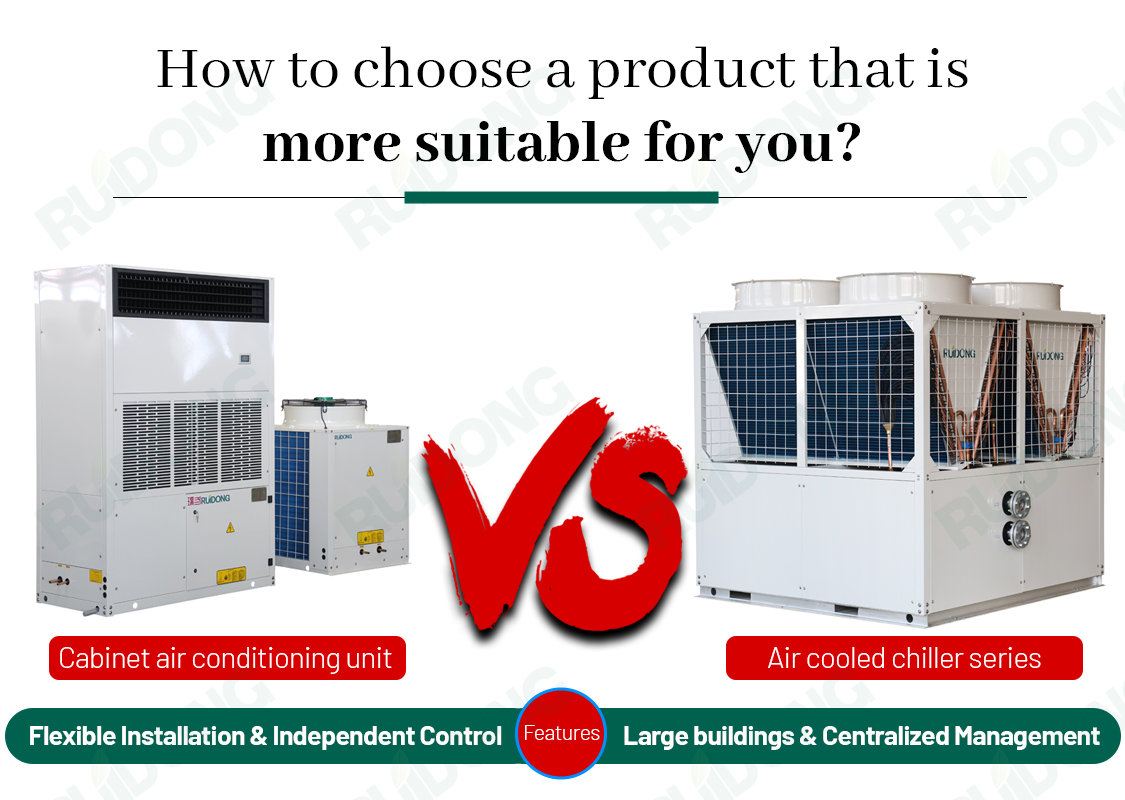

Figure 1-Systèmes de climatisation et de refroidissement des armoires de Ruidong
La principale différence entre les unités de climatisation de type armoire et les systèmes de refroidissement
Principe de fonctionnement
(a) Unité de climatisation de type armoire :
Il s'agit d'une unité intégrée refroidie par air/eau qui intègre un compresseur, un évaporateur, un condenseur et des composants d'étranglement. Il utilise le réfrigérant comme fluide d'échange thermique central tout au long du processus, sans avoir besoin d'un fluide secondaire, pour compléter le cycle de refroidissement/chauffage.
l Principe de réfrigération : le compresseur comprime le réfrigérant gazeux en un gaz à haute température et haute pression → Le condenseur extérieur dissipe la chaleur à travers le ventilateur et le réfrigérant se liquéfie → Le dispositif d'étranglement réduit la pression et la température, formant un réfrigérant liquide à basse température et basse pression → L'évaporateur intérieur absorbe la chaleur de l'air et le réfrigérant s'évapore dans un état gazeux → Il retourne au compresseur pour terminer le cycle.
l Principe de chauffage : en commutant le débit de réfrigérant via une vanne à quatre voies, l'évaporateur extérieur absorbe la chaleur de l'air, tandis que le condenseur intérieur libère de la chaleur, chauffant directement l'air intérieur.
Les climatiseurs d'armoires unitaires sont flexibles, pratiques et prêts à l'emploi immédiatement, adaptés aux besoins de refroidissement et de chauffage décentralisés de petites surfaces.
Figure 2-Avantages des climatiseurs armoires
(b) Système de refroidissement :
Il s’agit d’un système centralisé de source de froid et de chaleur. Le mécanisme de base consiste à refroidir l'eau en eau glacée à l'aide d'un compresseur, puis à faire circuler l'eau glacée à travers un système de circulation d'eau jusqu'aux dispositifs terminaux (ventilo-convecteurs, unités de climatisation modulaires), où la chaleur est échangée entre les terminaux et l'air intérieur. Ce cycle d'échange thermique en deux étapes nécessite des dispositifs terminaux pour contrôler la température. Le flux de travail se compose de deux parties principales :
l Processus de préparation de l'eau froide (circulation interne de l'unité principale) : le compresseur comprime le réfrigérant → le condenseur (refroidi par eau/refroidi par air) dissipe la chaleur et liquéfie le réfrigérant → le composant d'étranglement réduit la pression → l'évaporateur échange de la chaleur avec l'eau pour refroidir l'eau en circulation → l'eau froide à basse température est fournie à la pompe à eau en circulation.
l Étape terminale d'échange thermique (circulation intérieure) : l'eau glacée à basse température est transportée à travers des canalisations vers des équipements terminaux tels que des ventilo-convecteurs et des armoires de climatisation combinées → Le ventilateur terminal entraîne l'air intérieur pour échanger de la chaleur avec la canalisation d'eau glacée, réduisant ainsi la température de l'air → L'eau glacée chauffée retourne vers l'unité principale du refroidisseur pour se refroidir, complétant ainsi la circulation.
Les systèmes de refroidissement peuvent réaliser un refroidissement centralisé, un rendement élevé et des économies d'énergie, et conviennent aux besoins de contrôle de température sur de grandes surfaces et à grande échelle.
Comparaison des caractéristiques entre une unité de climatisation de type armoire et un système de refroidissement :
| Unité de climatisation de type armoire | Système de refroidissement |
Méthode de contrôle | Chaque unité peut être démarrée et arrêtée individuellement selon les besoins, permettant un fonctionnement flexible. | Le système de refroidissement nécessite un contrôle centralisé et doit être équipé de pompes à eau, de tours de refroidissement (refroidies par eau) et d'équipements terminaux. La logique de contrôle est plus complexe, nécessitant un ajustement coordonné du débit et de la température de l'eau. |
Performances en matière d'efficacité énergétique | L'unité a un rapport d'efficacité énergétique modéré, mais est fortement affectée par la température ambiante, ce qui la rend adaptée aux applications distribuées sur de petites surfaces. | Le système présente une efficacité énergétique globale plus élevée et ses avantages en matière d'économie d'énergie sont significatifs lorsqu'il est appliqué à grande échelle. |
Installation et entretien | L'installation est simple et ne nécessite aucun équipement supplémentaire ; Faible coût de maintenance d’une seule machine. | L'installation est complexe, nécessitant la pose de canalisations de circulation d'eau et l'installation de tours de refroidissement/pompes à eau. La maintenance implique plusieurs composants, ce qui entraîne des coûts d'exploitation et de maintenance continus élevés. |
Coût d'investissement initial | Faible coût unitaire, adapté aux scénarios de déploiement à petite échelle et à faible coût. | Investissement initial élevé ; adapté aux projets à grande échelle avec un fonctionnement stable à long terme. |
Difficulté d'entretien | Faible coût, pièces faciles à remplacer, aucune équipe professionnelle requise. | Le système est complexe, impliquant plusieurs dispositifs tels que des unités principales, des pompes à eau et des tours de refroidissement, nécessitant des inspections régulières des canalisations et des systèmes de contrôle. |
Cycle d'installation | L'installation et le débogage peuvent être effectués en 1 à 2 jours par unité. | Le processus est long, nécessitant la pose de pipelines et le débogage de l'intégration du système, avec un cycle de 15 à 60 jours. |
Échelle applicable | Demande distribuée sur une petite zone. | Besoins de contrôle de température centralisé et de grande surface. |
Scénarios d'application spécifiques des unités de climatisation et des systèmes de refroidissement de type armoire
Scénarios d'application de base de l'unité de climatisation de type armoire
1. Terminaux commerciaux de vente au détail
Les petits espaces commerciaux tels que les dépanneurs, les supermarchés communautaires, les magasins de marque et les magasins de thé au lait, couvrant des superficies de 50 à 200 mètres carrés, prennent en charge le démarrage et l'arrêt à la demande et sont flexibles et économes en énergie.
2. Zones locales de production industrielle
Les postes de travail d'équipement de précision, les cloisons de bureau et les salles d'inspection qualité au sein de l'atelier peuvent servir de complément à la climatisation centralisée, permettant un contrôle localisé précis de la température.
3. Espace supplémentaire pour bureaux et bâtiments publics
Dans les salles de conférence des immeubles de bureaux, les salons de thé, les bureaux d'école, les cliniques hospitalières, etc., le problème de la couverture inégale de la climatisation centrale est résolu et le confort de ces zones est amélioré.
4. Entreposage et petits centres de données
Pour les petits entrepôts, les salles de surveillance communautaires et les salles de serveurs d'entreprise où les exigences de température et d'humidité ne sont pas élevées, les besoins de base en matière de contrôle environnemental sont satisfaits.
Scénarios d'application de base des systèmes de refroidissement
1. Complexe commercial à grande échelle
Les centres commerciaux urbains, les hôtels étoilés et les immeubles de bureaux haut de gamme peuvent utiliser des ventilo-convecteurs et des systèmes d'air frais pour obtenir un contrôle constant de la température et de l'humidité dans l'ensemble du bâtiment, équilibrant ainsi confort et efficacité de gestion.
2. Base de production industrielle à grande échelle
Les ateliers pharmaceutiques, chimiques et agroalimentaires nécessitent un contrôle strict de la température et de l’humidité ambiantes. Des refroidisseurs combinés à des systèmes de conduits sont utilisés pour obtenir un contrôle uniforme de la température dans toute la zone.
Dans les grandes usines de transformation de machines, la grande quantité de chaleur perdue générée par le fonctionnement continu des équipements est résolue en refroidissant l'ensemble de l'atelier et en améliorant l'environnement de travail.
3. Centres de données et centres de communication
Les centres de données urbains et les bases de cloud computing ont des exigences extrêmement élevées en matière de dissipation thermique des clusters de serveurs. Les systèmes de refroidissement peuvent fournir de grands débits d’eau glacée à basse température qui, combinés à des terminaux de climatisation de précision, garantissent un fonctionnement stable.
4. Bâtiments publics et projets municipaux
Le refroidissement centralisé et la gestion unifiée conviennent aux endroits spacieux et densément peuplés tels que les écoles, les hôpitaux, les immeubles de bureaux gouvernementaux, les centres de congrès et les centres de transport.
Unité de climatisation de type armoire + mode d'application combiné refroidisseur
Dans des scénarios complexes tels que de grands parcs industriels et des usines intégrées, une combinaison de « système d'eau glacée + climatiseur d'armoire unitaire » peut être adoptée : la zone principale utilise un système d'eau glacée pour obtenir un contrôle centralisé et efficace de la température, tandis que les zones locales spéciales ou temporaires sont équipées de climatiseurs d'armoire unitaires, en tenant compte à la fois de la flexibilité et de l'économie.

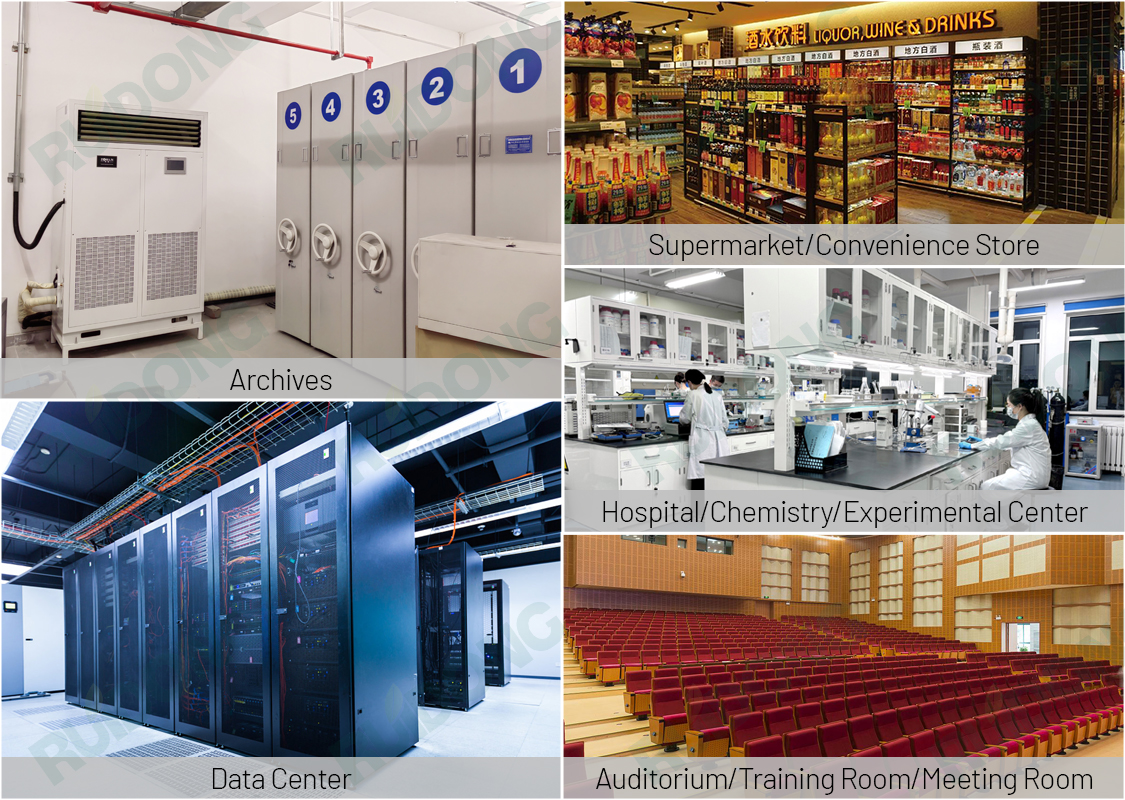

Figure 3-Application des climatiseurs d'armoire
Recommandations de sélection
Il n’y a pas de supériorité ou d’infériorité absolue entre les unités de climatisation de type armoire et les systèmes de refroidissement ; la clé est de répondre aux besoins réels. Une approche globale doit être prise en considération lors de la sélection d’un système.
Échelle spatiale et disposition : petites zones dispersées par rapport à de grandes zones concentrées.
Exigences de contrôle de la température : Contrôle local précis par rapport à un contrôle global uniforme de la température.
Budget d'investissement et de maintenance : investissement initial par rapport aux coûts de maintenance à long terme.
Cycle d'utilisation et flexibilité : variabilité à court terme vs stabilité à long terme.
Objectifs d'efficacité énergétique : efficacité de l'unité individuelle par rapport à l'efficacité énergétique globale du système.
l Pour les scénarios de petite surface, dispersés, à court terme ou à budget limité → donner la priorité aux unités de climatisation de type armoire.
l Les scénarios d'exploitation à grande échelle, centralisés et à long terme avec un fort accent sur la gestion de l'efficacité énergétique → Les systèmes de refroidissement sont plus adaptés.
l Scénarios complexes et diversifiés → Les avantages des deux peuvent être combinés pour atteindre l'équilibre optimal grâce à une approche combinée.
Les unités de climatisation de type armoire du groupe Ruidong, avec leurs performances stables et leur adaptabilité flexible, répondent non seulement aux besoins de contrôle de la température des scénarios généraux, mais répondent également précisément aux exigences strictes des domaines professionnels. Les systèmes de refroidissement, caractérisés par une efficacité énergétique élevée, une livraison longue distance et une gestion centralisée, sont idéaux pour les grands bâtiments et les applications en cluster. Le groupe Ruidong s'engage à fournir aux utilisateurs des solutions de contrôle de température efficaces et fiables.
