Le groupe Ruidong priorise les besoins des clients, visant à résoudre les problèmes et à maximiser les économies de coûts. Pour les utilisateurs finaux et les projets, nous assurons une compréhension rapide des produits, une installation rapide, une efficacité améliorée et une réduction des coûts d'installation / opération.

Explorez nos nouvelles unités de refroidisseur refroidies par l'eau et nos systèmes de station de pompage - en savoir plus sur leurs avantages et leurs principes de travail:

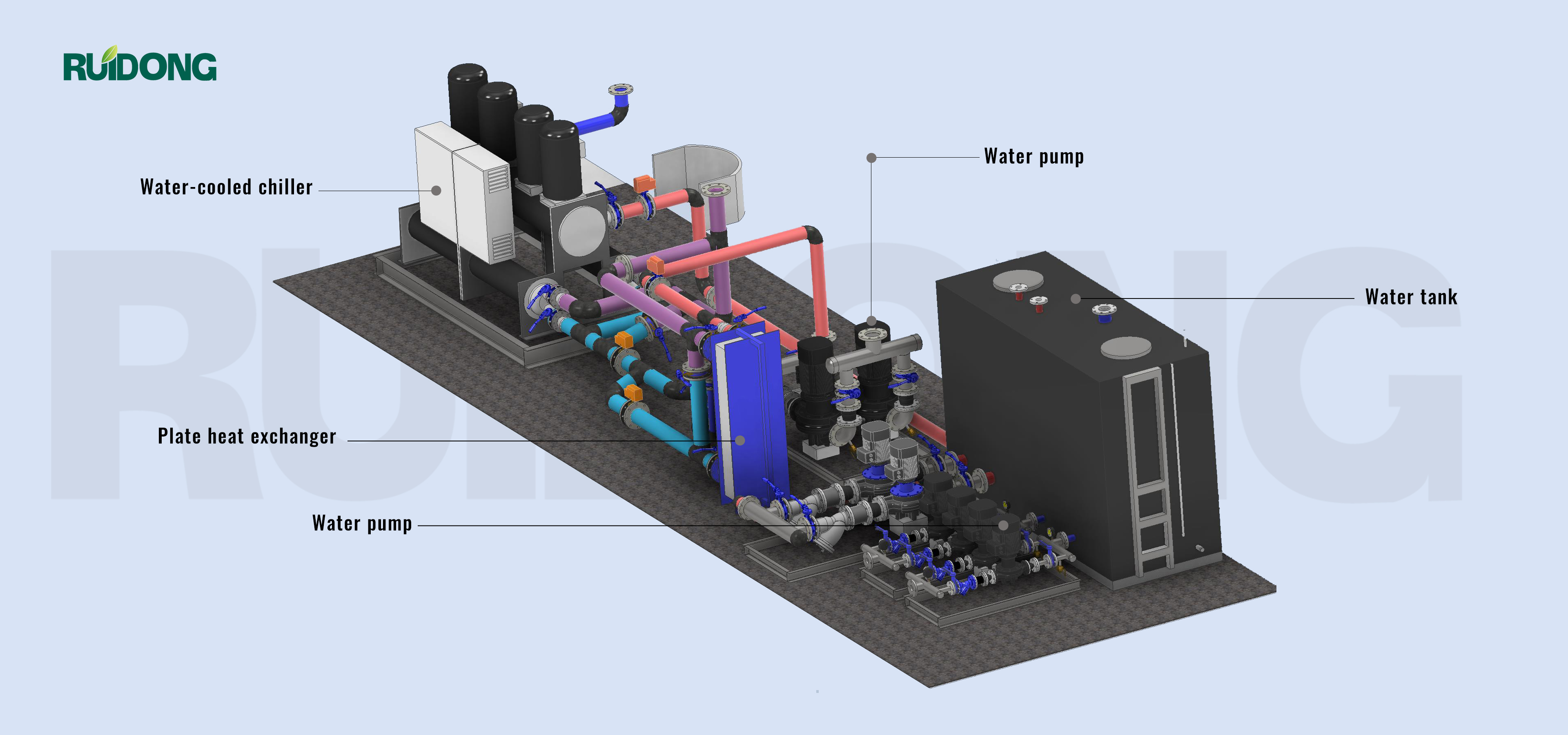

Figure 1 - Illustration 3D des produits de la station de pompage

Avantages du produit:

• Conception hautement intégrée: le système de refroidisseur et de station de pompage ( y compris les pompes, les réservoirs d'eau, les échangeurs de chaleur à plaques et autres composants) sont intégrés dans un seul cadre. Sa structure compacte minimise l'empreinte, ce qui le rend idéal pour les sites d'installation avec un espace limité.

• Installation simplifiée sur place: L'unité subit un assemblage complet, une mise en service et des tests à l'usine. Sur place, seules les connexions simples et électriques sont nécessaires pour la mettre en service, réduisant considérablement le temps d'installation / débogage, les cycles de construction et les coûts de main-d'œuvre.

• Adaptabilité environnementale forte: l'équipement fonctionne bien dans divers environnements, y compris des températures élevées / basses et une humidité élevée. Il est également conçu avec des fonctionnalités étanches, épreuve à poussière et anti-corrosion pour assurer un fonctionnement fiable même dans des conditions complexes.

Principe de travail:

Circulation de l'eau froide (Chiller - Échangeur de chaleur à plaque - chemin de pompe à eau)

1. Chiller: à travers des composants tels que les compresseurs, les condenseurs et les évaporateurs, il consomme de l'énergie électrique pour générer le changement de phase cyclique des réfrigérants. La chaleur est absorbée dans l'évaporateur pour produire de l'eau froide à basse température - par exemple, l'eau de refroidissement de la température ambiante à environ 7 ° C - offrant une source froide pour le système.

2. Échangeur de chaleur à plaques: L'eau froide à basse température du refroidisseur échange de la chaleur ici avec de l'eau d'un autre circuit (comme la boucle du côté utilisateur ou de l'eau chaude), en lui transférant l'énergie froide. Une fois que sa température augmente légèrement, l'eau est pompée vers le refroidisseur via la pompe à eau, complétant la circulation latérale de l'eau froide et garantissant une alimentation de refroidissement continue.

3. Pompe à eau: offre une puissance pour l'écoulement cyclique de l'eau froide entre le refroidisseur et l'échangeur de chaleur de la plaque, permettant un transport efficace de l'eau froide et garantissant un transfert en douceur de l'énergie froide.

Circulation liée à l'eau côté utilisateur (échangeur de chaleur à plaque - Pompe à eau - réservoir d'eau - chemin côté utilisateur)

1. Échangeur de chaleur à plaque (PHE): Il reçoit la capacité de refroidissement du refroidisseur (ou peut également impliquer la récupération de chaleur, etc., et s'inverse lorsque le chauffage est nécessaire). Il échange de la chaleur avec l'eau dans la boucle côté utilisateur, le transfert de la capacité de refroidissement (ou de chauffage) à l'eau circulante côté utilisateur.

2. Pompe à eau: entraîne l'écoulement de l'eau circulante côté utilisateur. Après l'échange de chaleur dans le PHE, la capacité de refroidissement (ou de chauffage) de l'eau est livrée au réservoir d'eau, puis distribuée au côté de l'utilisateur, en fournissant du refroidissement (ou du chauffage) pour les terminaux de climatisation dans le bâtiment (tels que les bobines de ventilateur, les unités de traitement de l'air, etc.).

3. Réservoirs d'eau (séparés pour l'eau froide et chaude): Servir pour stocker et réguler le volume d'eau ainsi que stabiliser la température de l'eau. Le réservoir d'eau froide stocke temporairement l'eau froide du PHE, qui peut tamponner et s'ajuster lorsque la demande côté utilisateur change pour garantir une approvisionnement en eau stable. Pour les scénarios d'eau chaude, le réservoir d'eau chaude peut stocker l'eau chaude après l'échange de chaleur et le fournir au côté utilisateur au besoin à des fins de chauffage.

4. côté utilisateur: l'équipement de terminal de climatisation dans le bâtiment (par exemple, les bobines de ventilateur) échange de la chaleur avec l'eau en circulation du réservoir d'eau, libérant la capacité de refroidissement (ou chauffage) dans la pièce pour réguler la température intérieure et créer un environnement confortable.

Pour résumer: le refroidisseur produit du froid, qui circule via l'échangeur de chaleur et les pompes. Le réservoir d'eau stabilise le débit, permettant au côté utilisateur de réguler la température intérieure et l'humidité pour les besoins en CVC. Pour le chauffage, le principe s'étend à la récupération de chaleur et aux cycles de pompe à chaleur.

Ruidong Group peut vous fournir une liste de produits complète et de haute qualité. Voici une introduction aux avantages de nos produits:

Produits hôtes: refroidisseurs à vis refroidis par eau:

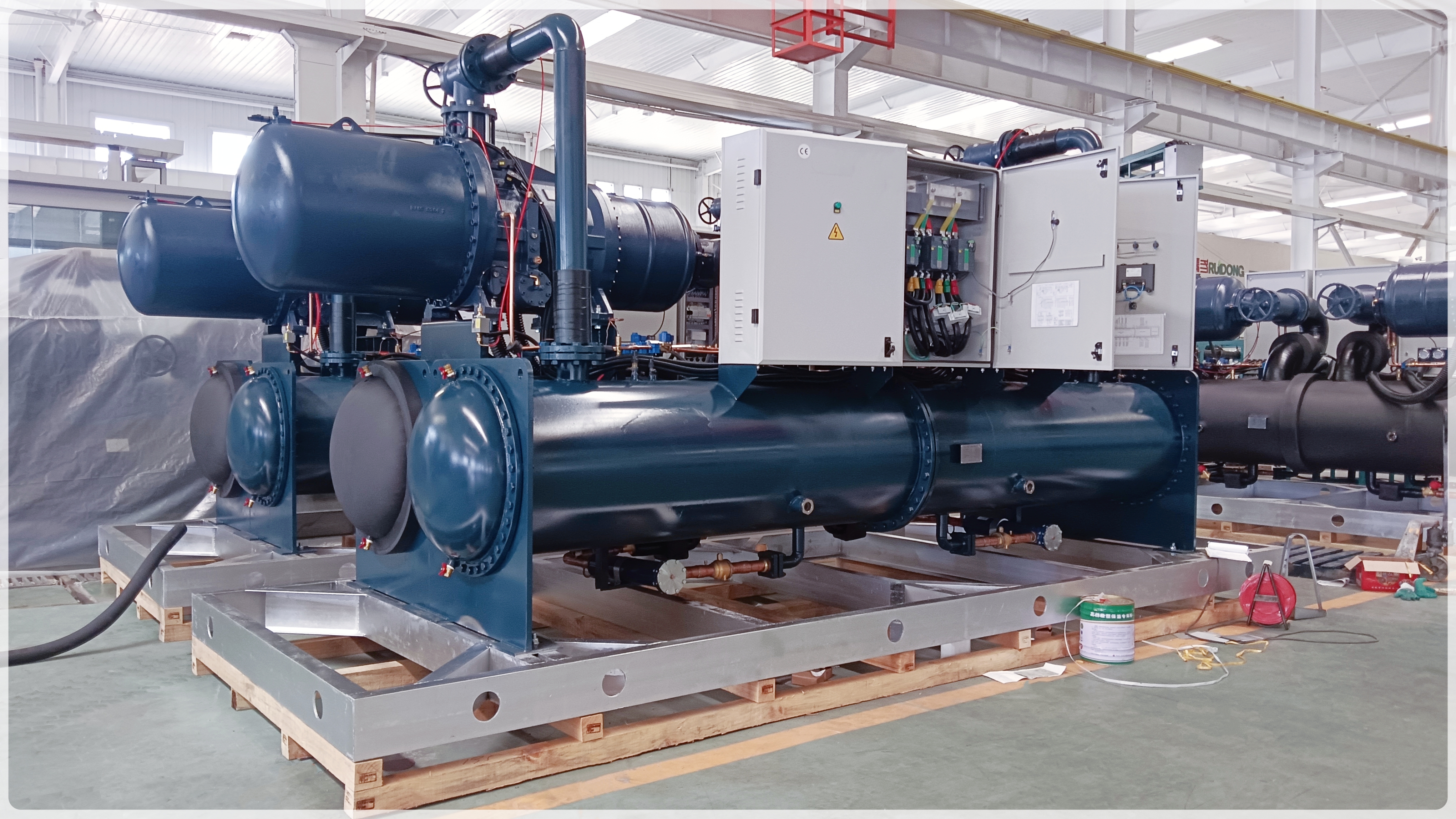

Figure 2- Unité de vis refroidie par eau

1. Équipé de compresseurs de vis semi-hermétiques renommés - structure simple, faible taux de défaillance.

2. Capacité de refroidissement 200KW-3000KW - Adaptabilité large.

3. Fonctionnement stable, résistant aux températures ambiantes élevées.

4. Évaporateurs / condenseurs de coquille et de tube auto-développés, unité complète personnalisable.

5. Écran tactile de micro-ordinateur avancé avec interface optimisée et conviviale.

6. Interface RS485 pour la télécommande.

7. Convient pour les bâtiments commerciaux, les usines, les hôpitaux et plus encore.

Station de pompage: alimente la circulation de l'eau de refroidissement et de l'eau réfrigérée

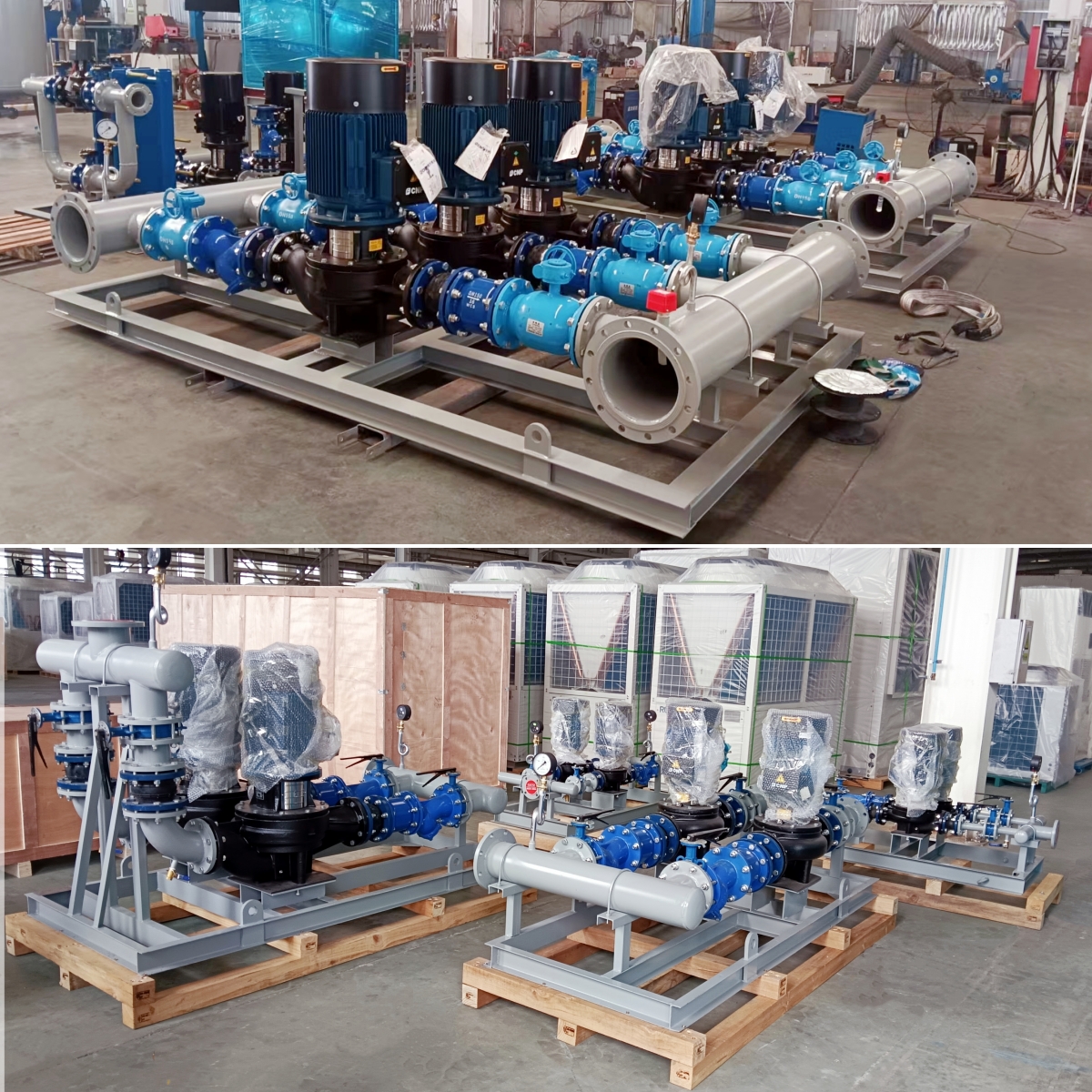

Figure 3- Unité de la station de pompage

1. Ajuste dynamiquement le débit et la pression en fonction de la demande, atteignant à la fois le contrôle de la température et l'efficacité énergétique.

2. Équipé de pompes à haute efficacité, améliorant les performances globales du système.

3. Contrôle de l'interface à point unique pour les tours de refroidissement, permettant une liaison précise pour augmenter l'efficacité.

4. Base de structure en acier renforcée, mise à niveau à la fois de la résistance à la corrosion et de la sécurité.

5. Personnalisable aux exigences, en s'adaptant à divers scénarios.

Échangeur de chaleur à plaque: efficacité d'échange de chaleur supérieure

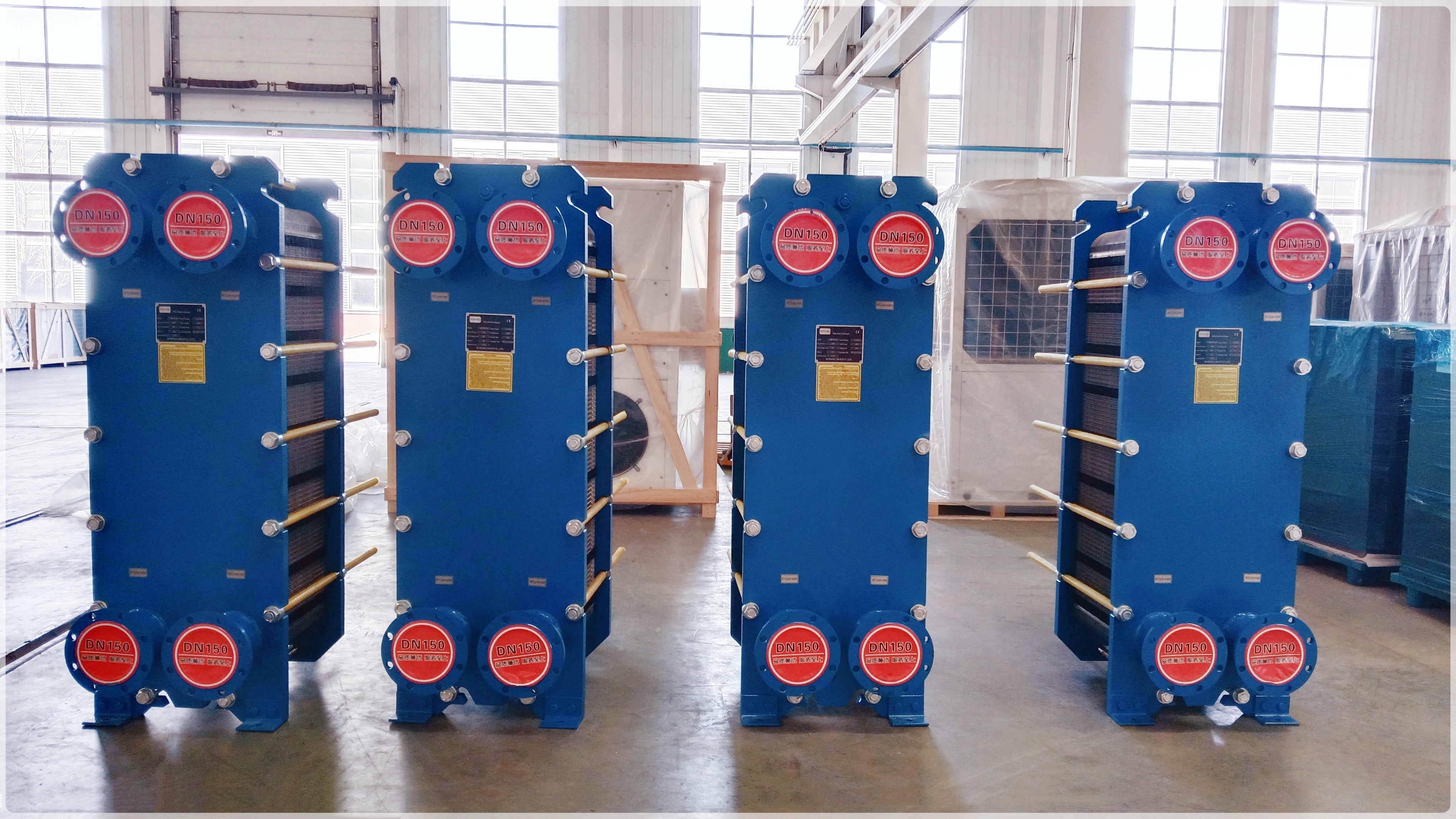

Figure 4- Échangeur de chaleur à plaques

1. Efficacité élevée et économie d'énergie: conception de plaques optimisée avec une grande zone d'échange de chaleur pour une grande efficacité.

2. Structure compacte: plaques bien arrangées, petite taille et poids légère, permettant une installation et une maintenance faciles.

3. Adaptation flexible: quantité de plaque réglable pour répondre à divers besoins d'échange de chaleur.

4. Strong Corrosion Resistance: en acier inoxydable, titane, etc., avec d'excellentes performances anti-corrosion.

5. Facile à nettoyer et à entretenir: assiettes détachables pour un nettoyage pratique et des coûts d'entretien faibles.

6. Application large: adaptée à plusieurs liquides et conditions de travail (température élevée, haute pression, environnements corrosifs, etc.)

Réservoir d'eau: assure un fonctionnement efficace du système

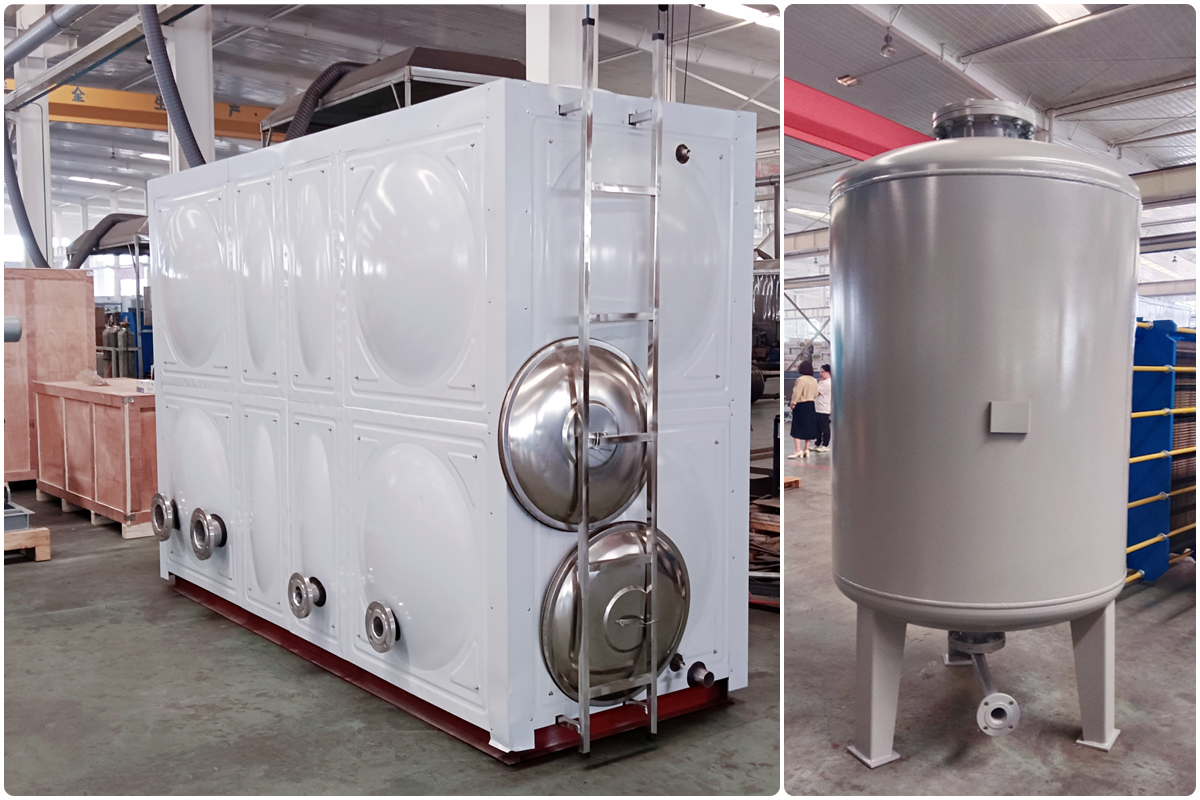

Figure 5- Réservoir d'eau

1. Compatible avec les unités refroidies par eau et les stations de pompage, augmentant l'efficacité globale du système.

2. Fait de matériaux de haute qualité, offrant une excellente corrosion et résistance à la pression.

3. Conception simple pour une installation facile; Le nettoyage interne est pratique, ce qui permet d'économiser les coûts de maintenance et le temps.

4. Personnalisable avec plusieurs options de capacité, de taille et de forme, s'adaptant à différentes échelles de refroidissement.

5. Adaptabilité des conditions de fonctionnement forte, performances stables et faible taux de défaillance.

Dispositif de supplément en éthylène glycol: fournit une réapprovisionnement de liquide de refroidissement stable et fiable

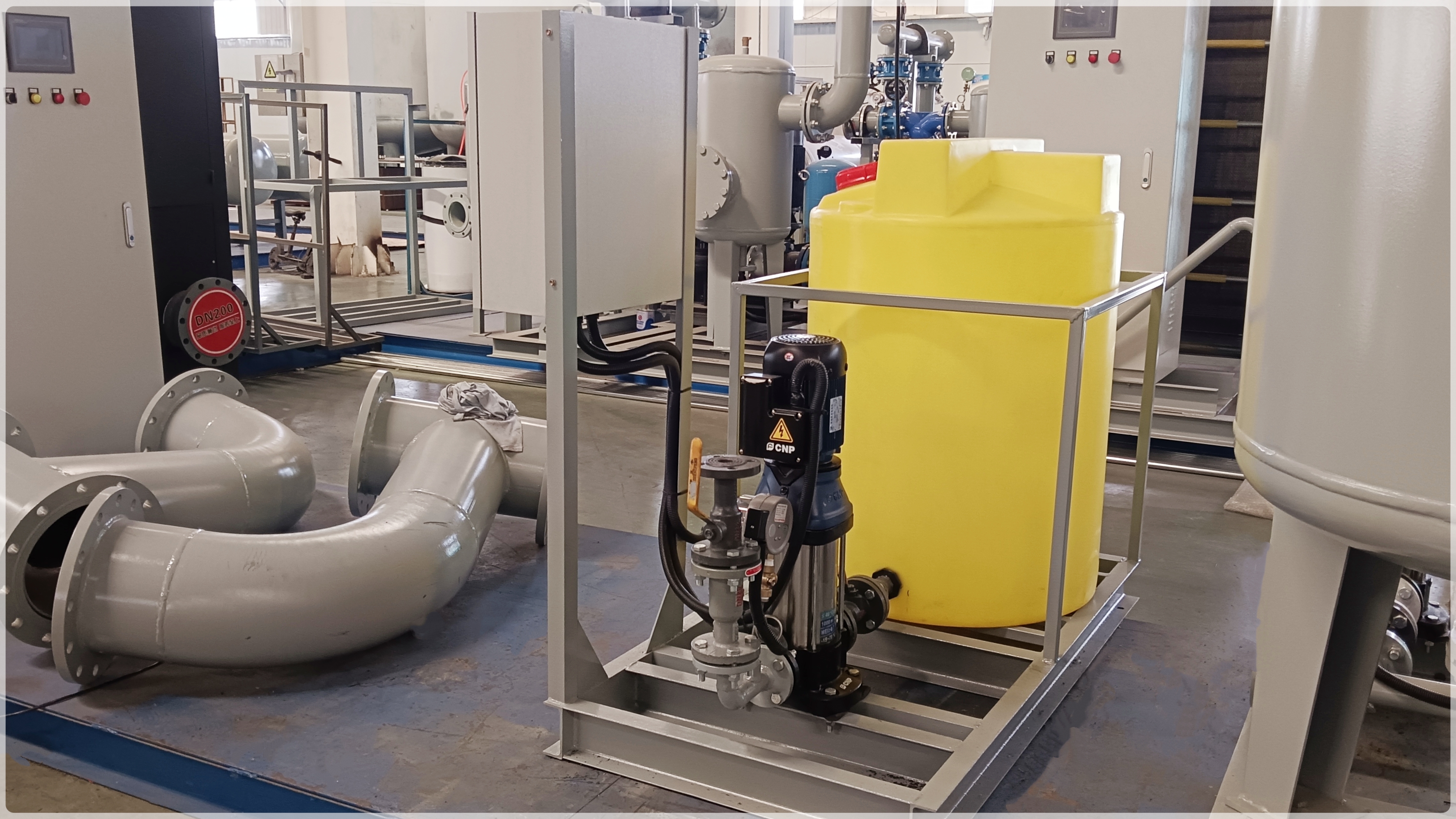

Figure 6- Dispositif de supplément de l'éthylène glycol

1. Réapprovisionnement automatique de l'éthylène glycol, contrôlant avec précision la concentration pour améliorer l'efficacité du refroidissement.

2. Protection anti-corrosion pour les composants métalliques dans le système.

3. Fonction antigel à basse température, empêchant les dommages au gel au système de refroidissement.

4. Améliore la conductivité thermique, augmentant l'efficacité opérationnelle du système.

5. Stabilise la concentration pour éviter la surchauffe et la pression excessive, la sécurité de la sécurité du système.

Système de manutention de l'air du terminal:

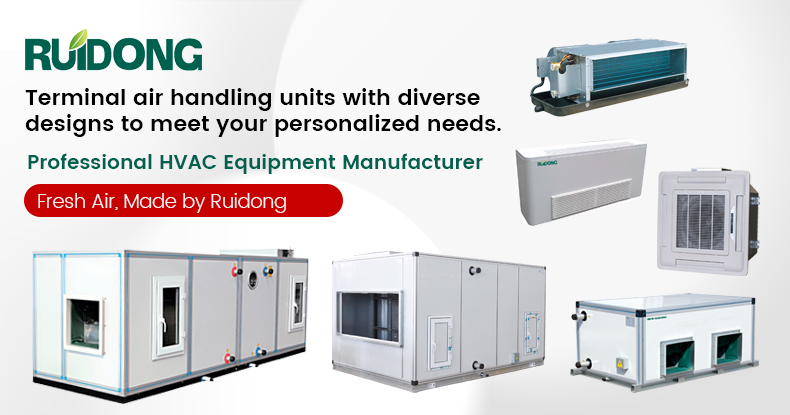

Figure 7 - Unité de manutention de l'air terminal

Ruidong Group s'engage à vous fournir une gamme diversifiée d'unités de manutention de l'air terminales, y compris, mais sans s'y limiter, les bobines de ventilateur, l'unité de manipulation d'air montée sur le plafond et l'unité de manutention horizontale de l'air. Notre gamme de produits couvre divers modèles et spécifications, offrant des services de personnalisation personnalisés pour répondre aux besoins de différents lieux et exigences.

Le groupe Ruidong propose plus que de simples produits; Nous fournissons un ensemble complet de solutions CVC. Notre objectif est de créer un environnement intérieur confortable, sain et économe en énergie pour vous grâce à un support technique professionnel et à un service client de haute qualité.

Choisissez le groupe Ruidong, choisissez le professionnalisme et la confiance. Travaillons ensemble pour construire un meilleur climat intérieur.
